Minta jelentés · Példa

Így néz ki egy elemző jelentés

Egy fiktív, 2 400 m²-es raktárcsarnok teljes elemző jelentése: hol szökik el a hő, mennyibe kerül szezononként, és mit érdemes először megjavítani. Töltse le, és nézze meg, mit kapna Ön.

Példa Fiktív létesítmény, szimulált képek, kitalált mérési körülmények – nem valós ügyfél. A veszteség- és költségszámok a HőKép3D számítási példájából („Raktár, nagy szint”) származnak.

Minta jelentés letöltése Árak
megállapítás a mintában, A / B / C prioritással
13
Példa
becsült veszteség (2,2–3,9 M Ft), 2026. októberi gázáron
2,7 M Ft/szezon
Becslés
a gyors csomag javítása ≈ 1,6 M Ft (0,9–3,2 M Ft)
3 db A tétel
Becslés
a gyors csomag egyszerű megtérülése (4–34 hó)
12 hó
Becslés

Becslés – nem garancia. A számok modellszámításon alapulnak, a tényleges érték eltérhet.

01 / Tartalom

Mi van egy valódi jelentésben?

A termék az elemzés, nem a hőképek: minden megállapításhoz tartozik pontos hely, kép-pár, valószínű ok, becsült veszteség és javítási javaslat. A minta 15 oldalas.

  • 01

    Vezetői összefoglaló

    Egy oldal: a legfontosabb leletek, Ft/szezon közép és tartomány, gyors csomag, megtérülés, mit tegyen először.

  • 02

    Mérési körülmények

    Hőmérséklet-különbség, szél, napsütés, fűtés – az érvényesség feltételei és az aznapi értékek.

  • 03

    Módszer és korlátok

    Mit tud és mit nem tud a hőkamera; hogyan lesz a hőképből forint; miért ±30–50 %.

  • 04

    3D áttekintés

    A csarnok 3D modelljén a számozott leletek; a szállított adatcsomagban interaktív 3D hőtérkép.

  • 05

    Lelet-kártyák

    Mindegyikhez hely, hőkép és ábra, ok, W / kWh / m³ / Ft tartománnyal, javítás, költségsáv, prioritás, megtérülés, megbízhatóság.

  • 06

    Intézkedési terv

    Megtérülés szerint rendezett lista és a gyors csomag összehasonlítása a teljes listával.

  • 07

    Öt év, két forgatókönyv

    Állandó mai gázár és a határidős görbe; a felmérés ára is beleszámítva.

  • 08

    Feltevések és árbázis

    Gázár dátummal és tartománnyal, időjárás, hatásfok, javítási egységárak – semmi sem rejtett.

  • 09

    Adatcsomag és jóváhagyás

    Fájlok SHA-256 jegyzékkel; terepi termográfus és jóváhagyó mérnök szerep, szószedet, jogi korlátok.

02 / Betekintő

Négy oldal a mintából

A képek a letölthető PDF oldalaiból készültek; kattintson, és az adott oldalon nyílik meg a teljes dokumentum.

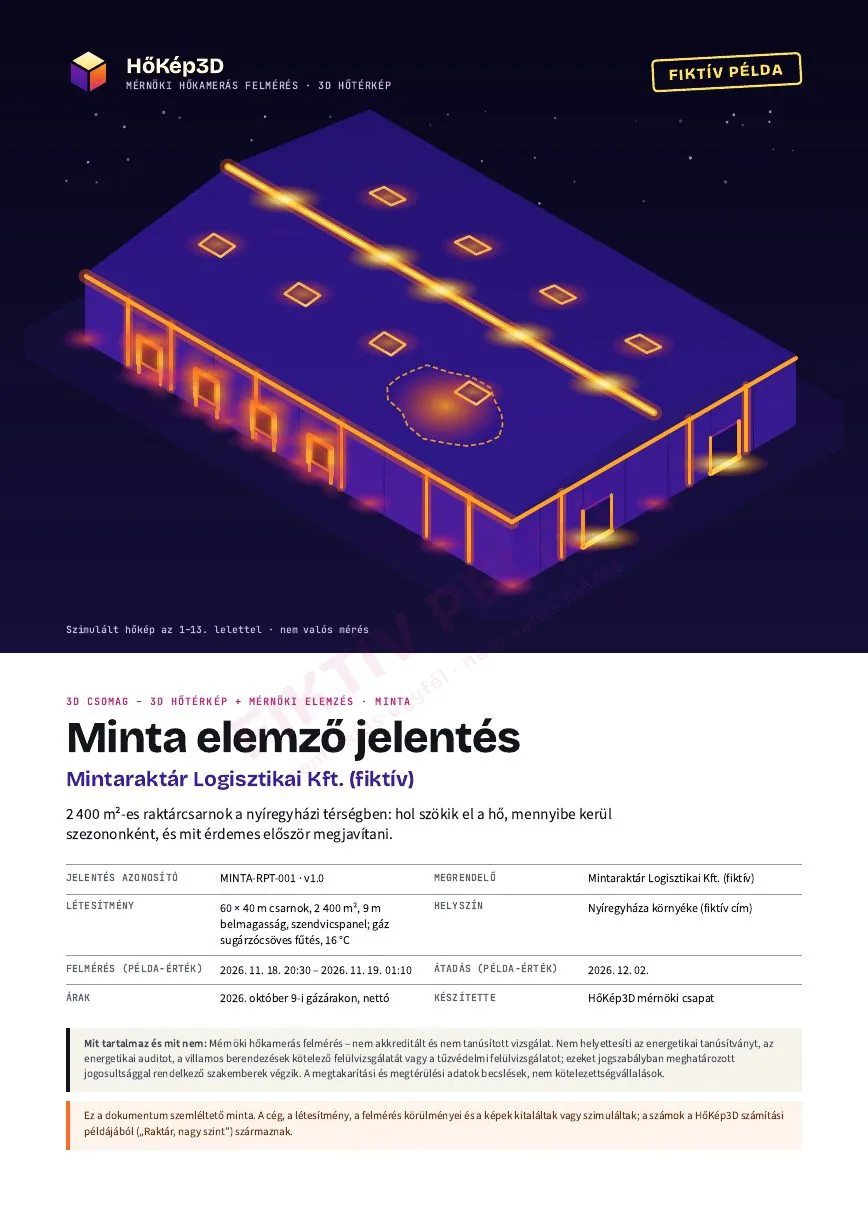

A minta jelentés címoldala: izometrikus csarnok szimulált hőképpel, FIKTÍV PÉLDA felirattal
1. oldal Címoldal Szimulált 3D hőkép, azonosító, felmérés adatai, jogi korlát. Fiktív példa, szimulált képek – saját ábra.

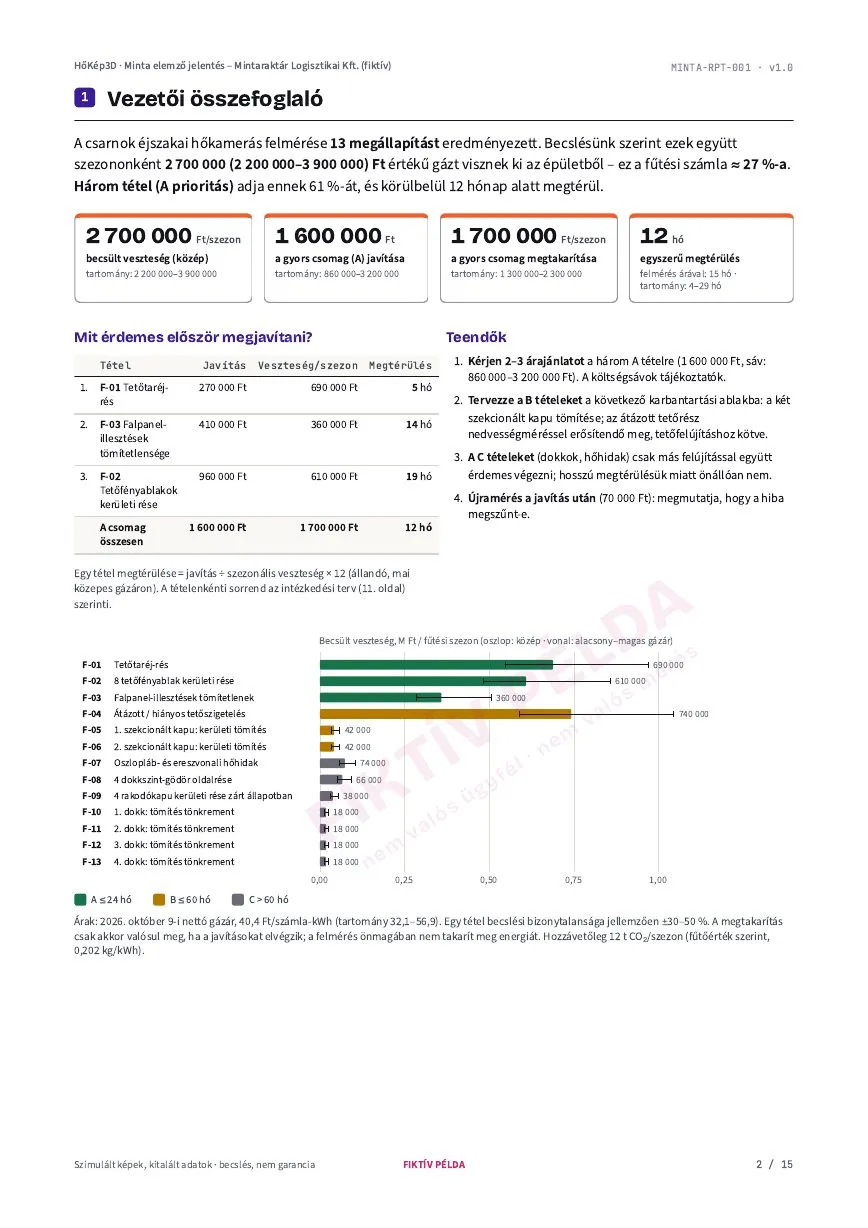

Vezetői összefoglaló: négy kulcsszám, három teendő és a 13 lelet oszlopdiagramja
2. oldal Vezetői összefoglaló Mit érdemes először megjavítani – egy oldalon. Fiktív példa, szimulált képek – saját ábra.

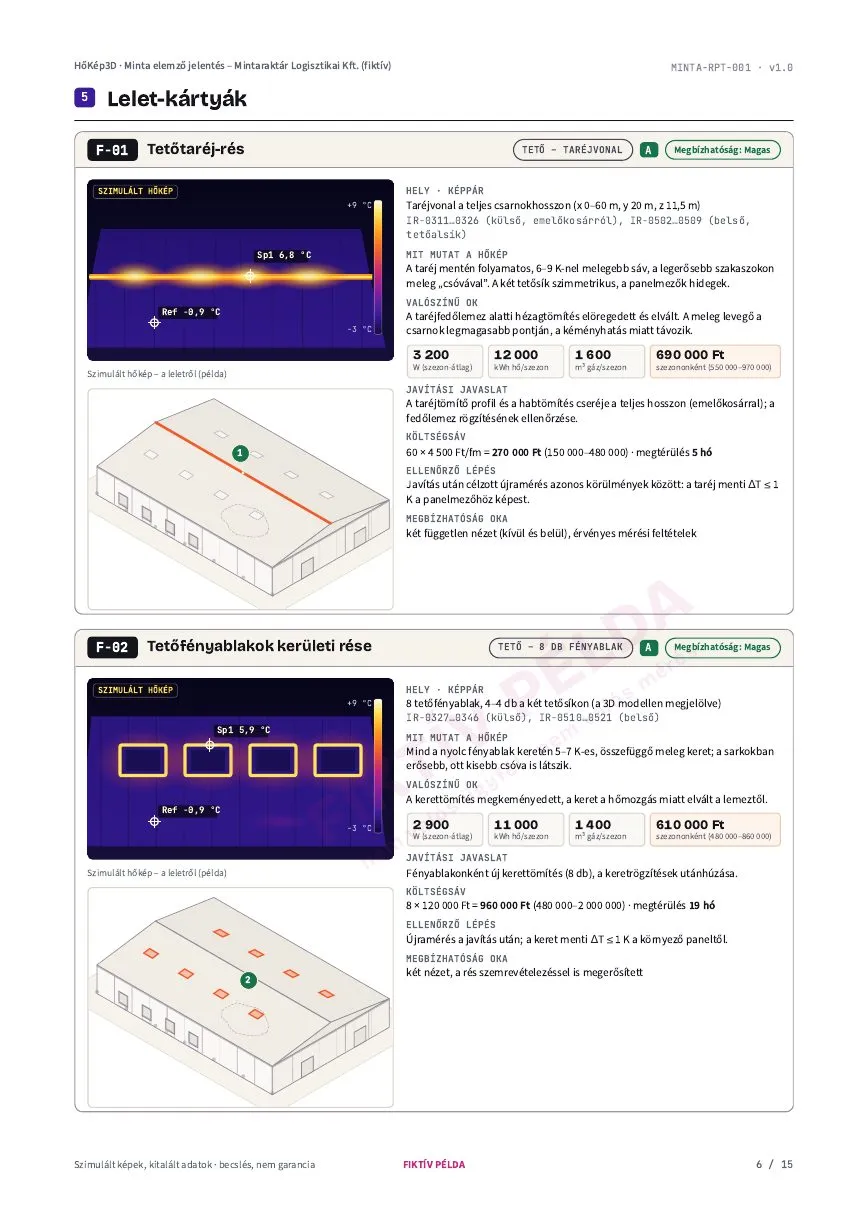

Lelet-kártya: szimulált hőkép, a lelet helye a 3D modellen, ok, becsült veszteség és javítási költségsáv
6. oldal Lelet-kártya Hely, ok, W / kWh / m³ / Ft, javítás, megtérülés, megbízhatóság. Fiktív példa, szimulált képek – saját ábra.

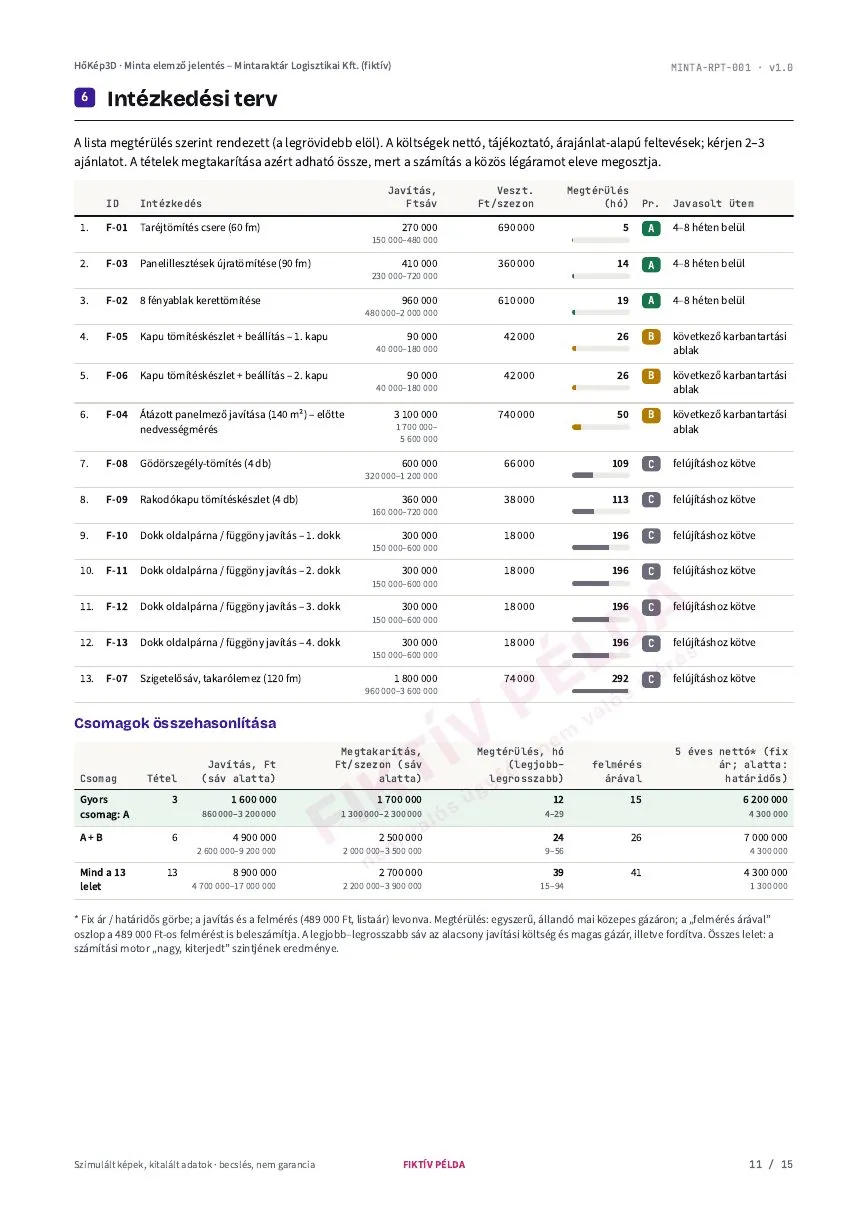

Intézkedési terv: megtérülés szerint rendezett táblázat és a csomagok összehasonlítása
11. oldal Intézkedési terv Megtérülés szerinti sorrend, gyors csomag a teljes listával szemben. Fiktív példa, szimulált képek – saját ábra.

03 / Lelet-kártya

Egy kártya – hat kérdés, egy válasz

  • Hol van?

    A 3D modellen kimérve (x, y, z), kép-pár azonosítóval: a kivitelező percek alatt megtalálja.

  • Miért van így?

    Valószínű ok és az alternatív magyarázatok kizárása (tükröződés, napsugárzás, üzemi hő).

  • Mennyibe kerül?

    W, kWh, m³ gáz és Ft/szezon – alacsony, közép és magas gázáron, dátummal.

  • Mit javítsunk?

    Javítási javaslat tájékoztató költségsávval; ellenőrző lépés a javítás után.

  • Mikor éri meg?

    A / B / C prioritás (24 / 60 hónap) és egyszerű megtérülés.

  • Mennyire biztos?

    Megbízhatóság: Magas, Közepes, Alacsony – az indoklással együtt.

04 / Letöltések

Letöltések

Minden PDF ingyenes, regisztráció nélkül. A mintában és az esettanulmányokban minden szereplő és adat fiktív vagy szimulált.

Minta jelentés

Minta elemző jelentés – Mintaraktár Logisztikai Kft. (fiktív) 15 oldal: vezetői összefoglaló, lelet-kártyák, intézkedési terv, 3D áttekintés, adatcsomag. PDF · 4,6 MB · 15 oldal · Frissítve: 2026. okt. 10. Letöltés

Esettanulmányok (példák)

1. Családi ház 3D hőtérkép – példa Öt tipikus lelet egy 3D modellen. PDF · 1,3 MB · 3 oldal · Frissítve: 2026. okt. 10. Letöltés 2. Túlmelegedő kábelcsatlakozás – példa Korai jelzés villamos szekrényből, valós hőképekkel. PDF · 1,8 MB · 3 oldal · Frissítve: 2026. okt. 10. Letöltés 3. Talajban futó vezeték hőszivárgása – példa W/m-ből forint, megtérülés, korlátok. PDF · 3,1 MB · 4 oldal · Frissítve: 2026. okt. 10. Letöltés

Ismertető, módszer, árak

HőKép3D ismertető Mit kap a felmérésből, hogyan működik, mi nem része. PDF · 1,9 MB · 4 oldal Letöltés Hőveszteség-példaszámítások 2026 Módszer, feltevések, táblázatok és érzékenységvizsgálat. PDF · 1,7 MB · 13 oldal Letöltés Árlista 2026 Csomagárak, opciók, kiszállás – nettó, + ÁFA. PDF · 644 KB · 2 oldal Letöltés

05 / Őszintén

Mi ez a minta – és mi nem

A valódi jelentést a felmérés után, 10 munkanapon belül adjuk át, PDF-ben, interaktív 3D hőtérképpel, szerkeszthető intézkedési listával és nyers fájlokkal. A módszerről az Módszer oldalon, a számok hátteréről a példaszámításokban olvashat. További példák: családi ház, kábelcsatlakozás, talajban futó vezeték (összes: esettanulmányok).

Kérje ugyanezt a saját csarnokáról

Éjszaka mérünk, 3D modellre illesztünk, és sorrendbe tesszük, mit érdemes először megjavítani. Legkésőbb a következő munkanapon válaszolunk.
