Családi ház 3D hőtérkép – példa

Így néz ki egy 3D hőtérkép: a leletek a modellen a helyükön ülnek, körbejárhatók, és mindegyikhez tartozik ok és javítási irány. A ház itt csak könnyen érthető szemléltetés.
Példa / illusztráció

Példa – illusztráció. Nyílt licencű (CC0) 3D modell és szimulált hőmérséklet-eloszlás, nem valós ügyfél, nem valós mérés.

01 / Interaktív modell

Forgassa, kapcsolgassa, „mérjen”

Váltson a hőkép, a látkép és a leletek nézet között. Vigye az egeret (vagy koppintson) egy felületre: a modell kiírja a szimulált felületi hőmérsékletet.

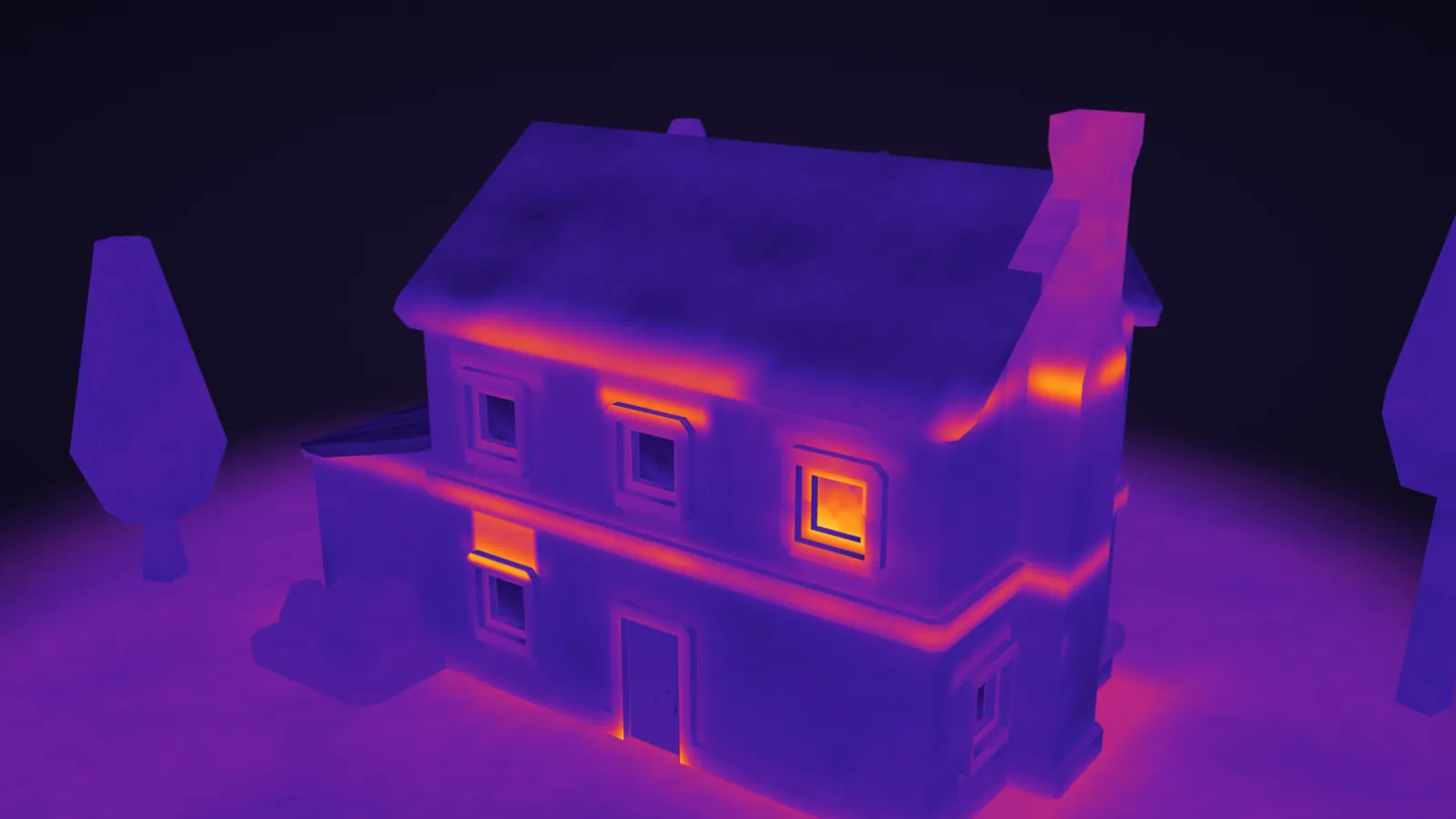

Családi ház 3D modellje szimulált hőtérképpel: a falak sötét lila–kék, az ablakkeretek, az eresz és a födémszél melegebb, sárgás–narancs sávként látszik.

Példa – szimulált

Forgatható, hőmérséklet-leolvasással

Szimulált felületi hőmérséklet

Válasszon egy leletet a számozott jelölők vagy a lista közül.

  1. 1 Ablak-áthidaló hőhíd Meleg csík a nyílás fölött
  2. 2 Redőnytok Szigeteletlen doboz az ablak fölött
  3. 3 Lábazat és födémszél Meleg vonal a födém és a talaj mentén
  4. 4 Eresz-csatlakozás Szakadt szigetelés a tető és a fal találkozásánál
  5. 5 Légtömörtlen ablak Huzatos nyílászáró

Húzással forgathatja, görgetéssel nagyíthatja. Vigye az egeret a felület fölé a szimulált hőmérséklethez.

Feltételezések: kültéri levegő 0 °C, beltér 20 °C, éjszaka, szélcsend, száraz felületek. Az ábrázolt hőmérséklet-eloszlás szimuláció, nem mérés.

Az üveg hidegnek látszik: tükrözi az égboltot, ezért a kamera nem a felülete valódi hőmérsékletét mutatja. Ablaknál a keretet és a szegélyt értékeljük, nem az üveget.

02 / Miért 3D?

Mi az a 3D hőtérkép – és miért több, mint egy halom fotó?

Egy hőkamerás felvétel egy síkot mutat egy pillanatban. Egy létesítményről több tucat ilyen kép készül. A 3D hőtérkép ezeket egyetlen, a valós geometriára illesztett modellre vetíti, így a leletek helyhez és méretekhez kötődnek.

  • 01

    A lelet a helyén van

    Nem „a harmadik fotó jobb oldalán”, hanem a homlokzat adott pontján, a födém fölött. A karbantartó vagy a kivitelező percek alatt megtalálja.

  • 02

    Hossz és felület kimérhető

    Ha a hőhíd egy vonal, a hossza leolvasható; ha folt, a felülete. Ebből lesz becsült veszteség, majd költségbecslés – mindig kimondott feltételezésekkel.

  • 03

    Előtte–utána összevethető

    A javítás után készült mérés ugyanarra a modellre kerül, így látszik, mi változott és mi nem – és a két állapot egymás mellett is megmutatható.

  • 04

    Egy közös kép döntéshozónak és szakembernek

    A vezetőnek áttekintés, a gépésznek részlet: ugyanaz a modell, más mélységben. A prioritási lista (A/B/C) a modell mellett olvasható.

Fotómappa és 3D hőtérkép összehasonlítása
Kérdés Képek mappája3D hőtérkép
Hol van a hiba? Fotószám és leírás alapján A modellen, a helyén
Mekkora a hossza / felülete? Becsülni kell A modellből kimérhető
Összevethető-e javítás után? Képenként, nehézkesen Ugyanazon a modellen
Átadható a kivitelezőnek? Mappa + magyarázat Link + lista a leletekkel

03 / Leletek

Az öt lelet – és mit jelentenek

Mindegyik lelethez ugyanabból a nézőpontból készült látkép és hőkép tartozik. A hőképek szimulált adatokból készültek.

Ablak-áthidaló hőhíd – látkép
Látkép

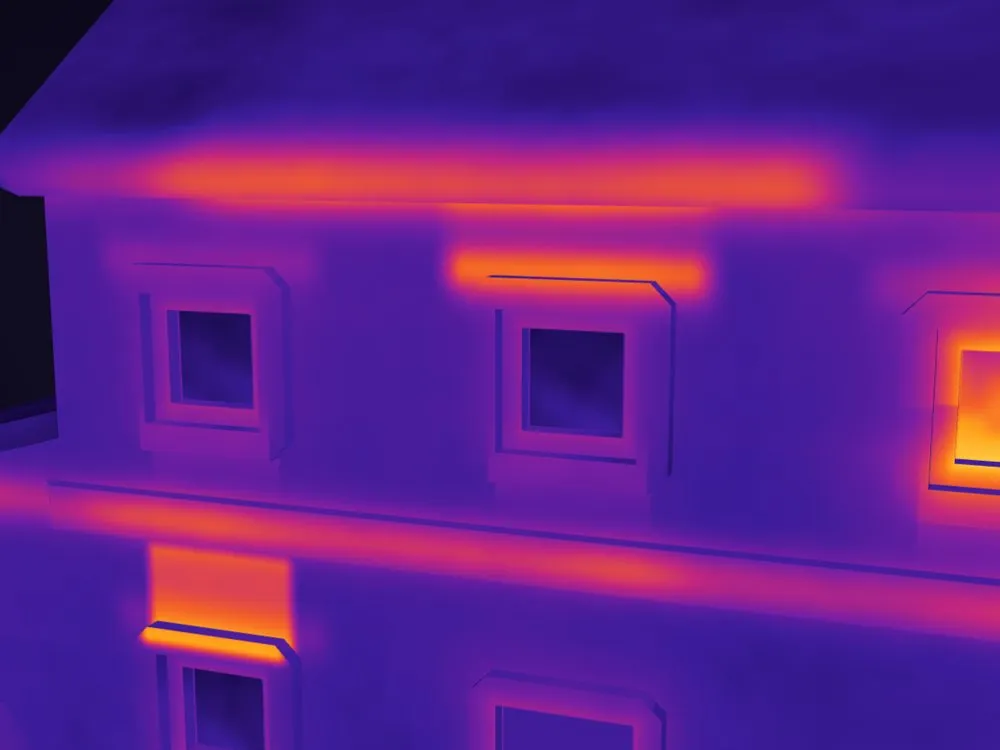

Szimulált hőkép: meleg, narancssárga sáv egy emeleti ablak fölött a homlokzaton.
Hőkép (szimulált)

Legmelegebb pont (szimulált): ≈ 8,3 °C

Ablak-áthidaló hőhíd

Jelentőség a példában: Közepes
Mit látunk
A nyílás fölött az ablaknál szélesebb, meleg sáv fut a falon.
Miért van így
Az áthidaló (beton vagy acél) sokszorosan jobban vezeti a hőt, mint a körülötte lévő falazat vagy szigetelés. Odabent ezen a vonalon hidegebb a felület, kint melegebb – ugyanez okozhat belül páralecsapódást és penészfoltot.
Tipikus javítás
Összefüggő külső hőszigetelés az áthidalón át, hőszigetelt áthidaló-elemek vagy takaró szigetelés a nyílás körül; a rögzítések hőszakadós kivitelben.
Jelentőség
Kis felületű, de jól behatárolható hőhíd; a belső penészkockázat miatt gyakran fontosabb, mint a puszta hőveszteség.
Megnézem a 3D modellen
Redőnytok – látkép
Látkép

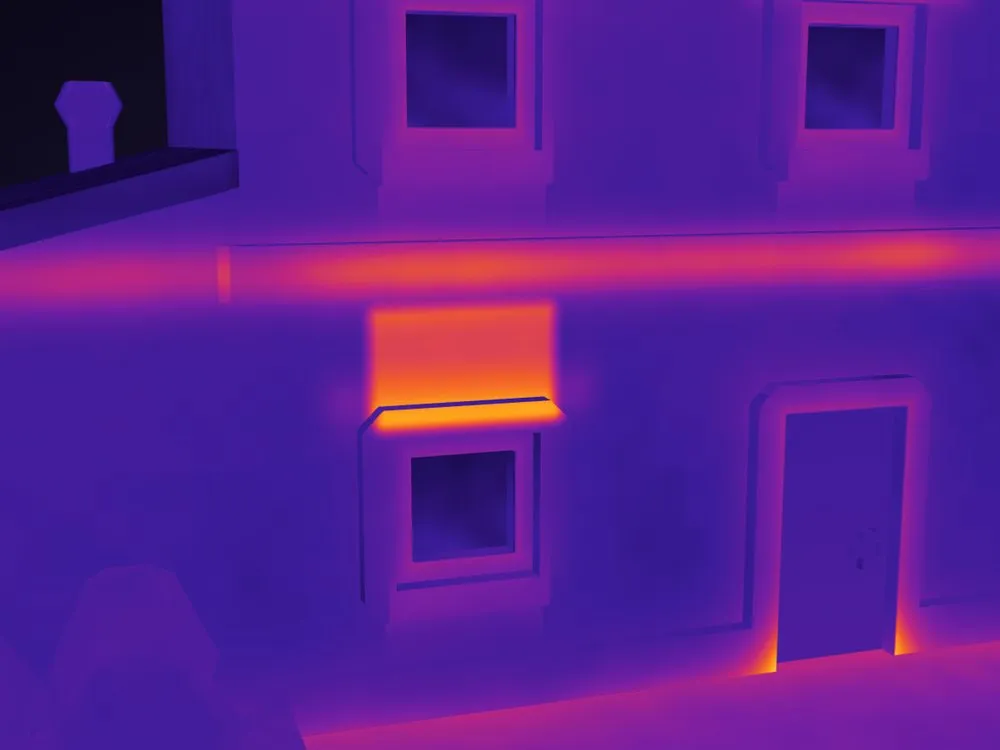

Szimulált hőkép: éles szélű meleg téglalap a földszinti ablak fölött.
Hőkép (szimulált)

Legmelegebb pont (szimulált): ≈ 7,6 °C

Redőnytok

Jelentőség a példában: Közepes
Mit látunk
Az ablak fölött éles szélű, egyenletesen meleg téglalap látszik – a redőnytok.
Miért van így
A tok a fal vastagságában ül, gyakran csak vékony lemez vagy hab választja el a beltértől, a szerelőnyílás pedig nem légtömör. Így hőhíd és légszivárgás egyszerre, ugyanazon a helyen.
Tipikus javítás
Szigetelt redőnytok vagy utólagos szigetelő betét, a szerelőfedél légtömítése, a tok és a nyílás közötti csatlakozás tömítése; szélső esetben külső előtét-redőny.
Jelentőség
Gyakori és jól azonosítható; a hatása az ablakszám szerint összeadódik. Kisebb beavatkozással javítható.
Megnézem a 3D modellen
Lábazat és födémszél – látkép
Látkép

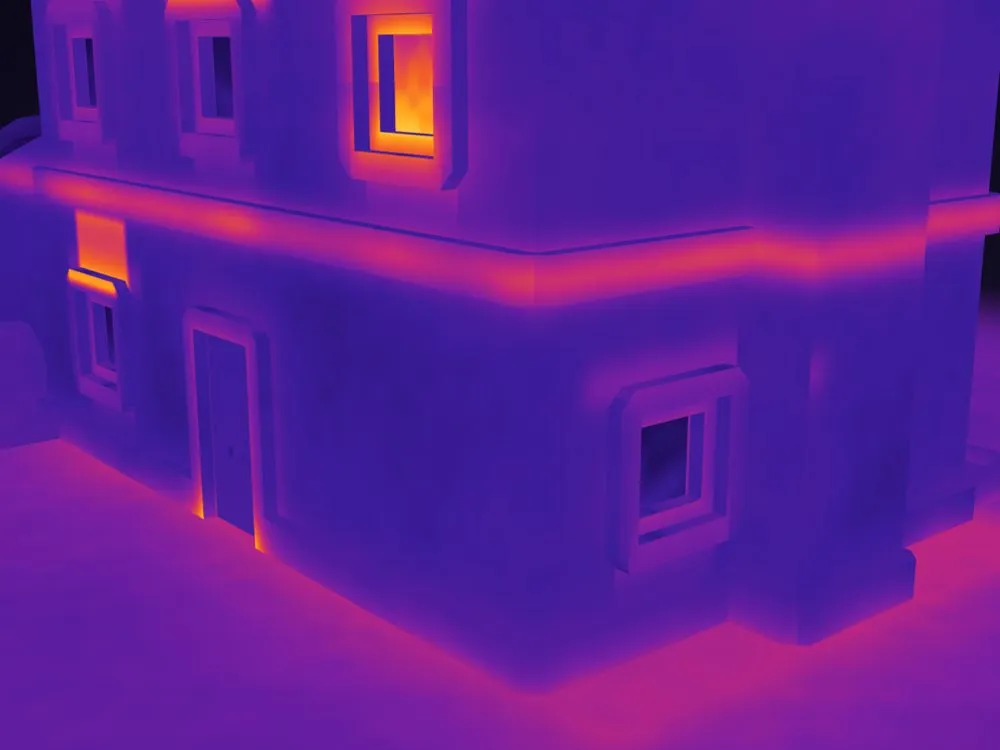

Szimulált hőkép: meleg vízszintes sáv a földszint és az emelet határán, és a ház alján.
Hőkép (szimulált)

Legmelegebb pont (szimulált): ≈ 7,1 °C

Lábazat és födémszél

Jelentőség a példában: Magas
Mit látunk
A földszint–emelet közti sávon és a ház alján szakaszos, meleg vonal fut körbe.
Miért van így
A födémlemez kinyúlik a szigetelés alá, a lábazatnál pedig a szigetelés gyakran vékony vagy hiányzik. A hő a födémszélen és a talajhoz csatlakozó falon keresztül távozik; belül hideg padló- és falsarok marad.
Tipikus javítás
A homlokzati szigetelés folytatása a lábazaton a talajszint alá, a födémszél takaró szigetelése; sarkoknál különös gonddal.
Jelentőség
Hosszú vonalon ismétlődő veszteség – a 3D modellből a hossza közvetlenül kimérhető. Komfortérzetet és penészkockázatot is érint.
Megnézem a 3D modellen
Eresz-csatlakozás – látkép
Látkép

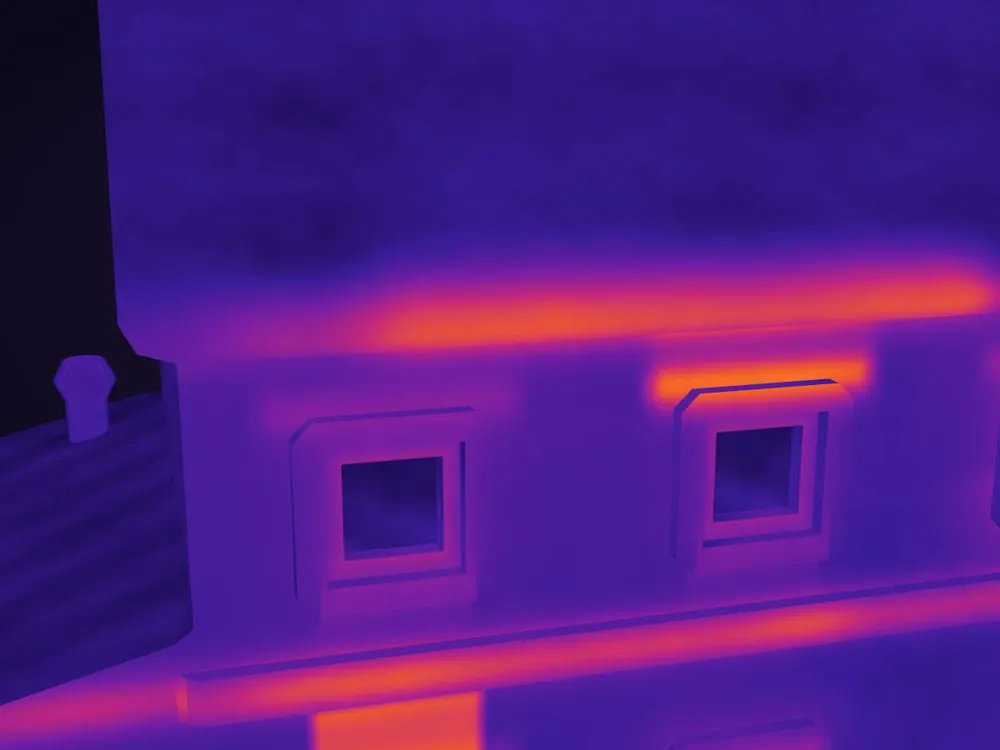

Szimulált hőkép: foltokban meleg sáv az eresz alatt, hideg tető fölötte.
Hőkép (szimulált)

Legmelegebb pont (szimulált): ≈ 8,8 °C

Eresz-csatlakozás

Jelentőség a példában: Közepes
Mit látunk
A fal és a tető találkozásánál foltokban meleg sáv látszik, miközben a tető többi része hideg.
Miért van így
Itt ér véget a padlásfödém vagy tetőtér szigetelése, és találkozik a falszigeteléssel: az átfedés gyakran hiányos, a koszorú is hőhíd, a meleg levegő pedig az ereszen át szivárog ki (kéményhatás).
Tipikus javítás
A tető- és a falszigetelés összefüggővé tétele (átfedés), légzáró réteg az eresznél, a szellőzés megtartásával; a koszorú takaró szigetelése.
Jelentőség
Felfelé áramló meleg levegő miatt jellemzően nagyobb a hatása, mint amekkorának a sáv keskenysége sugallja.
Megnézem a 3D modellen
Légtömörtlen ablak – látkép
Látkép

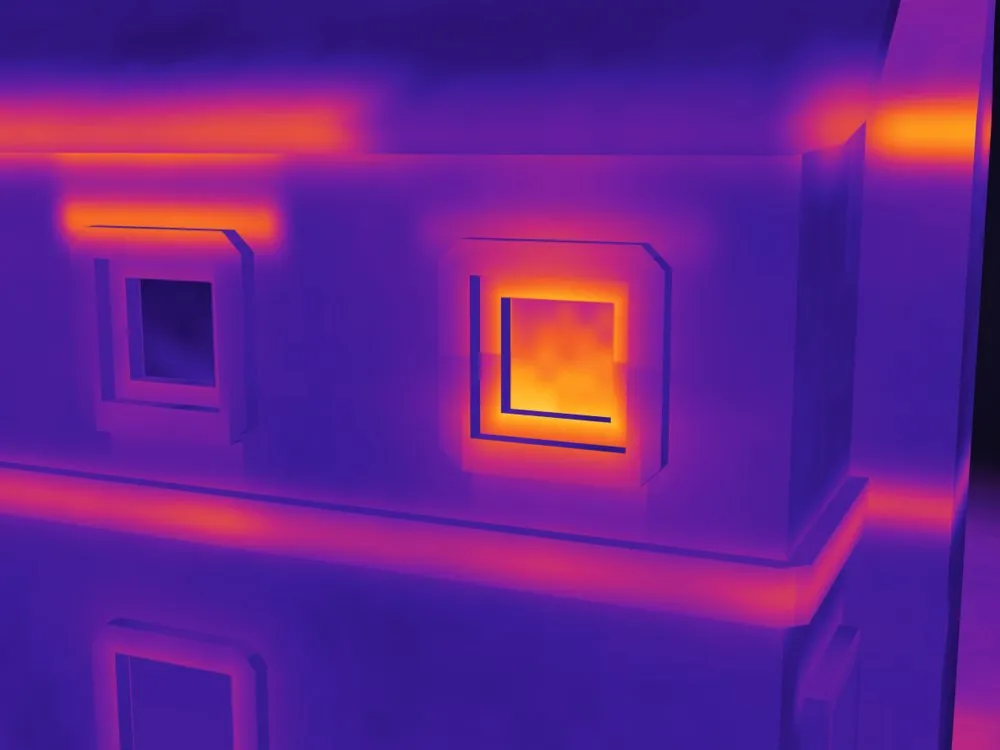

Szimulált hőkép: erősen meleg ablakkeret sárga–fehér sarkokkal és meleg csóvával.
Hőkép (szimulált)

Legmelegebb pont (szimulált): ≈ 11,6 °C

Légtömörtlen ablak

Jelentőség a példában: Magas
Mit látunk
Az egyik ablak kerete és alsó sarkai kiugróan meleg, a keret fölött meleg „csóva” látszik.
Miért van így
A kiszáradt vagy elmozdult tömítés és a rosszul beállított vasalat miatt a beltéri meleg levegő a résen át a szabadba jut (és fordítva: hideg levegő áramlik be). A keretvonalon kiugró felületi hőmérséklet ennek a jele.
Tipikus javítás
Tömítés cseréje, vasalat beállítása; ha a szerkezet már nem javítható, nyílászáró-csere. Ellenőrzés belülről füsttel vagy légtömörségi méréssel.
Jelentőség
Gyakori és jól javítható lelet; a veszteség a hőmérséklet-különbségtől és a rés méretétől függ.
Megnézem a 3D modellen

Szemléltető példa – nem valós mérési adat.

A jelentőség besorolása és a hőmérsékleti értékek a példa szimulációjából származnak.

04 / Valódi felvételek

Valódi hőképek hasonló hibákról

A fenti modell szimulált. Az alábbiak valódi hőfelvételek nyílt licenc alatt – nem a mi felvételeink és nem a mi ügyfeleink. Változtatás nélkül mutatjuk őket (a weboldalhoz átméretezve), a forrás- és licencadatokkal.

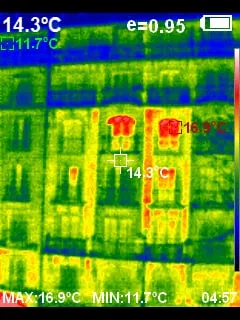

Kézi hőkamerás felvétel egy többszintes lakóépület homlokzatáról, a nyílások között függőleges, vöröses hőhíd-sávval.
Vonalszerű hőhíd egy többszintes homlokzaton (kézi hőkamera, párizsi lakóépület). Kép: „Pont thermique thermographie infrarouge Briq Formation” – Thibault LEMONNIER, CC BY 4.0 / Wikimedia Commons

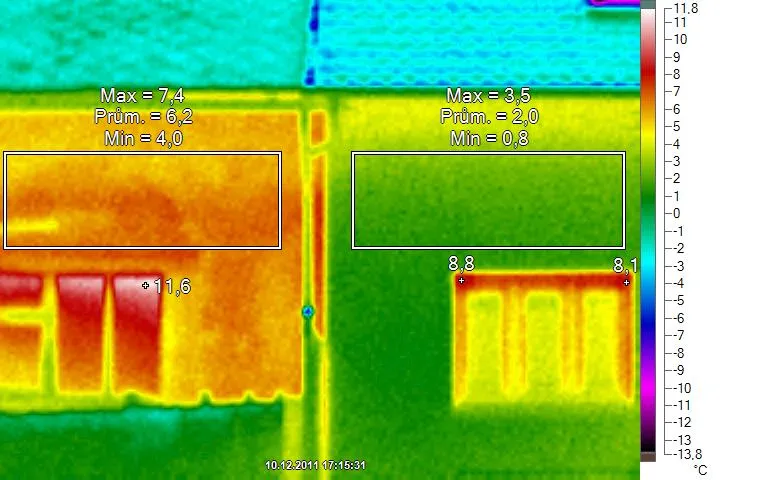

Egy családi ház két homlokzatrészének hőképe hőmérsékleti skálával: a bal oldali szakasz melegebb, a jobb oldali hidegebb.
Ugyanazon ház két falszakasza: a bal oldali mintegy 4 °C-kal melegebb, az ablakok körül kiugró értékekkel. Kép: „Termovizní snímek rodinného domu” – Radim.vesely, CC BY-SA 3.0 / Wikimedia Commons

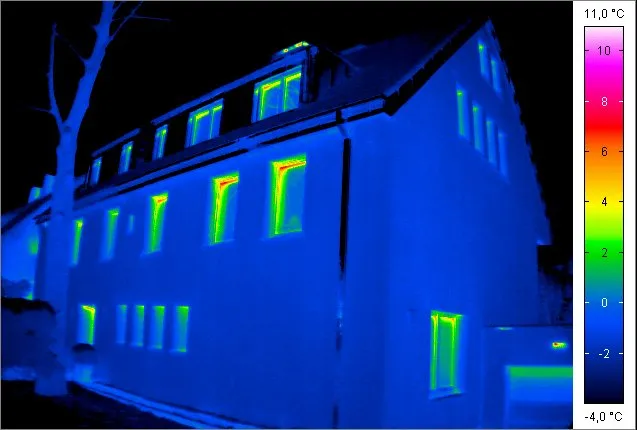

Éjszakai hőkép egy lakóépület oromfaláról: a fal sötétkék, az ablakok és a tetőtéri ablakok zöldessárgák.
Éjszakai felvétel: a fal hideg (jó szigetelés), az ablakok és a tetőtéri ablakok melegek. Kép: „Thermografie Giebelseite” – BuLService, CC BY-SA 3.0 / Wikimedia Commons

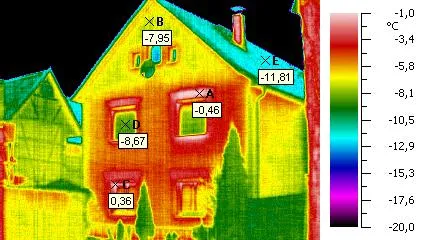

Hőkép egy nyeregtetős házról, a nagy falfelület vörös–narancs, mérőpont-értékekkel.
Szigeteletlen külső fal a szomszédos épülethez képest; az ablakkáva és a tetőszegély is meleg. Kép: „Ungedaemmte Aussenwand” – Lutz Weidner, CC BY-SA 3.0 / Wikimedia Commons

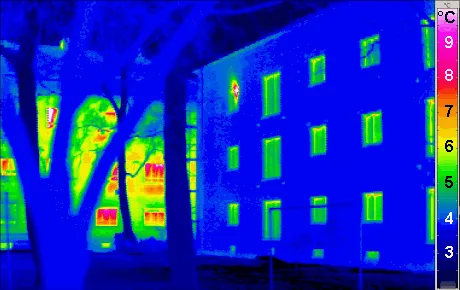

Passzívház hőképe: a fal hideg és kék, csak az üvegfelületek melegek; mögötte egy hagyományos épület melegebb fal- és ablakfelületekkel.
Passzívház és mögötte egy hagyományos épület: a jól szigetelt fal „eltűnik” a hőképen. Kép: „Passivhaus thermogram gedaemmt ungedaemmt” – Passivhaus Institut, CC BY-SA 3.0 / Wikimedia Commons

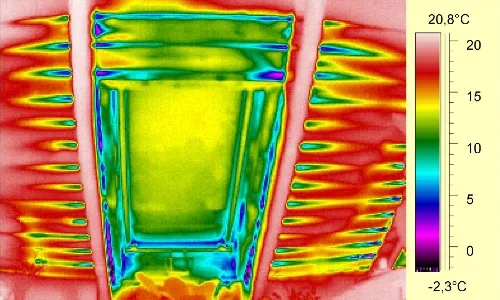

Tetőablak hőképe légtömörségi vizsgálat közben: a keret mentén hideg levegő csíkjai látszanak.
Tetőablak légtömörségi (blower door) vizsgálat közben: a keret mentén beáramló hideg levegő csíkjai. Kép: „FensterIR Blower Door” – Sönke Krüll, CC BY 3.0 / Wikimedia Commons
Sorházak tetejének fényképe: a hó egyenetlenül olvadt el.
Nem hőkép: a hó egyenetlen olvadása sorházak tetején. Egyenetlen hőveszteségre utalhat – hőkamerás felméréssel ellenőrizhető. Kép: „SnowRoof Neige toiture” – F Lamiot, CC BY 2.5 / Wikimedia Commons

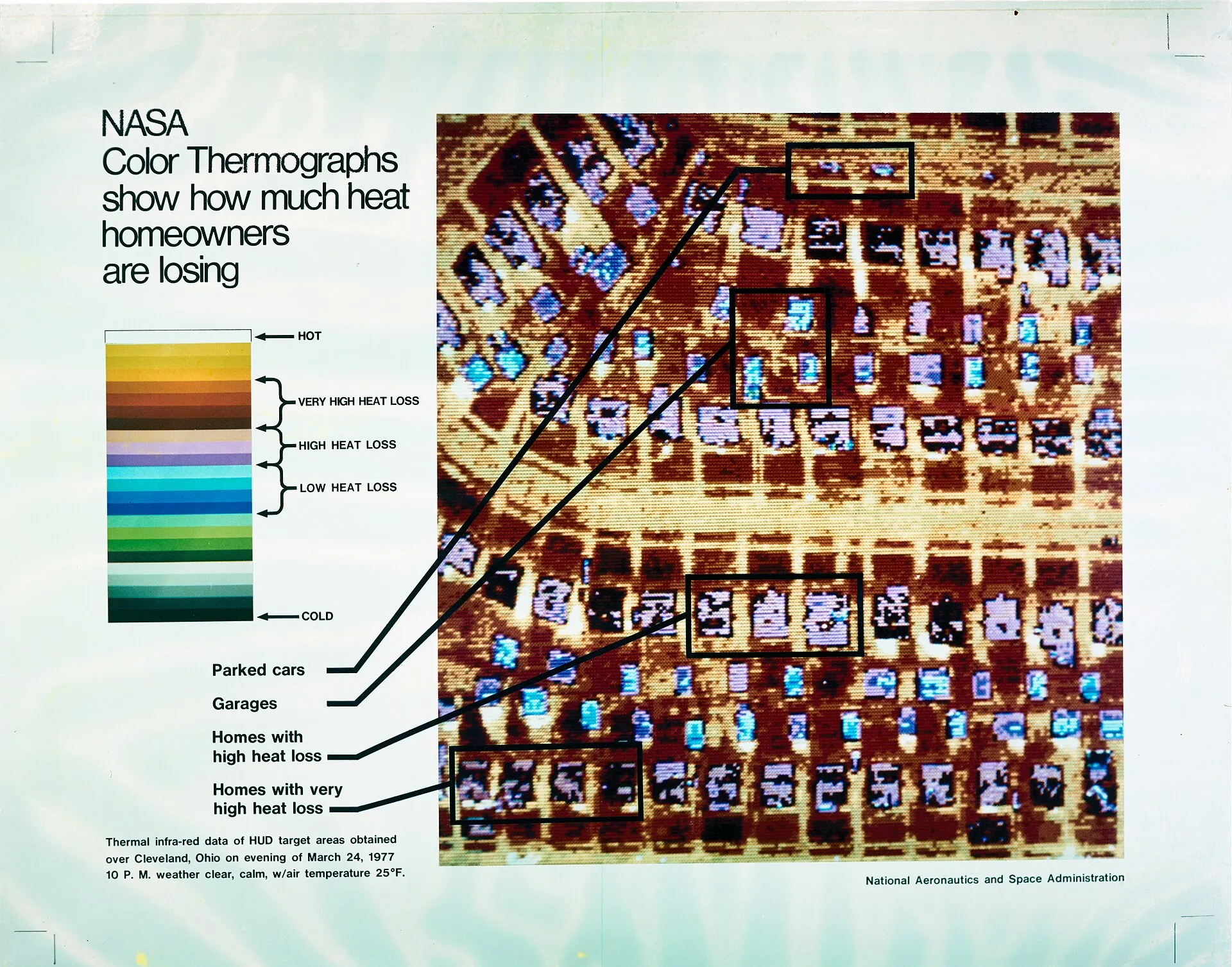

A NASA 1977-es plakátja: Cleveland lakónegyedének éjszakai hőfelvétele színkódolt hőveszteséggel és magyarázó szöveggel.
Kép: „COLOR THERMOGRAPH SHOWING HEAT LOSS - NARA - 17419418” – NASA / U.S. National Archives (NARA ID 17419418), Public Domain / Wikimedia Commons

Történeti kitekintés: 1977, Cleveland

A NASA 1977. március 24-én éjjel repülőgépről készített hőfelvételt Cleveland (Ohio) egy lakónegyedéről. A plakát a háztetők hőveszteségét színkódolva mutatja – a hőveszteség keresése tehát régi módszer; ami az utóbbi években megváltozott, az a felvételek rögzítése, a 3D illesztés és az eredmény átadhatósága.

05 / Őszintén

Mi létesítményekkel foglalkozunk – a ház csak példa

A HőKép3D üzleti ügyfelekkel dolgozik: raktárakkal, csarnokokkal, üzletekkel, borászatokkal, hűtőházakkal, intézményekkel. A családi ház azért szerepel itt, mert a hibatípusok mindenkinek ismerősek, és egy modellen gyorsan átlátható, mit jelent egy 3D hőtérkép. Lakossági szolgáltatást nem kínálunk.

A logika ugyanaz, csak a hibák neve más: dokkajtó-tömítés, szendvicspanel-illesztés, gerinc, oszloptalp, hűtőtér-csatlakozás. Ez az oldal nem ajánlat, és nem valós mérés eredménye.

  • Raktár, csarnok

    Dokkajtók, kapuk, tető- és falpanel-illesztések.

  • Hűtőház, pince

    Hűtőtér-csatlakozások, ajtótömítések, padlóperem.

  • Tető, napelem

    Nedves szigetelés, hőhidak, hibás cellák (légtér-engedély függvényében).

Kíváncsi, hol szökik el a hő az Önök létesítményében?

Kérjen ajánlatot: éjszaka mérünk, 3D modellre illesztünk, és sorrendbe tesszük, mit érdemes először megjavítani. A számok becslések, nem garanciák.

Ajánlatkérés Szolgáltatások További példák
