Esettanulmány 03 · Példa

Talajban futó vezeték – nagy hőszivárgás (példa)

Egy átnedvesedett, előszigetelt melegvízvezeték a burkolat alatt a felszínről semmit nem árul el – a hőképen viszont egy kb. 25 méteres melegedő sávként jelenik meg. A példából kiderül, mit tud a hőkamera, és mit nem.

Példa Példa – illusztráció nyílt licencű képekből és szimulált adatokból, nem valós ügyfél.

veszteség a 25 m-es nedves szakaszon (200 W/m, tartomány 100–380 W/m)
5,0 kW
Becslés
hőveszteség egy fűtési szezonban (50 l/h szivárgás mellett)
≈ 48 000 kWh
Becslés
költség fűtési szezononként (1 200 000–2 900 000 Ft)
2 100 000 Ft
Becslés
a javítás megtérülése (6–61 hó)
17 hó
Becslés

01 / Kiinduló helyzet

A pótvízmérő szerint szivárog – de hol?

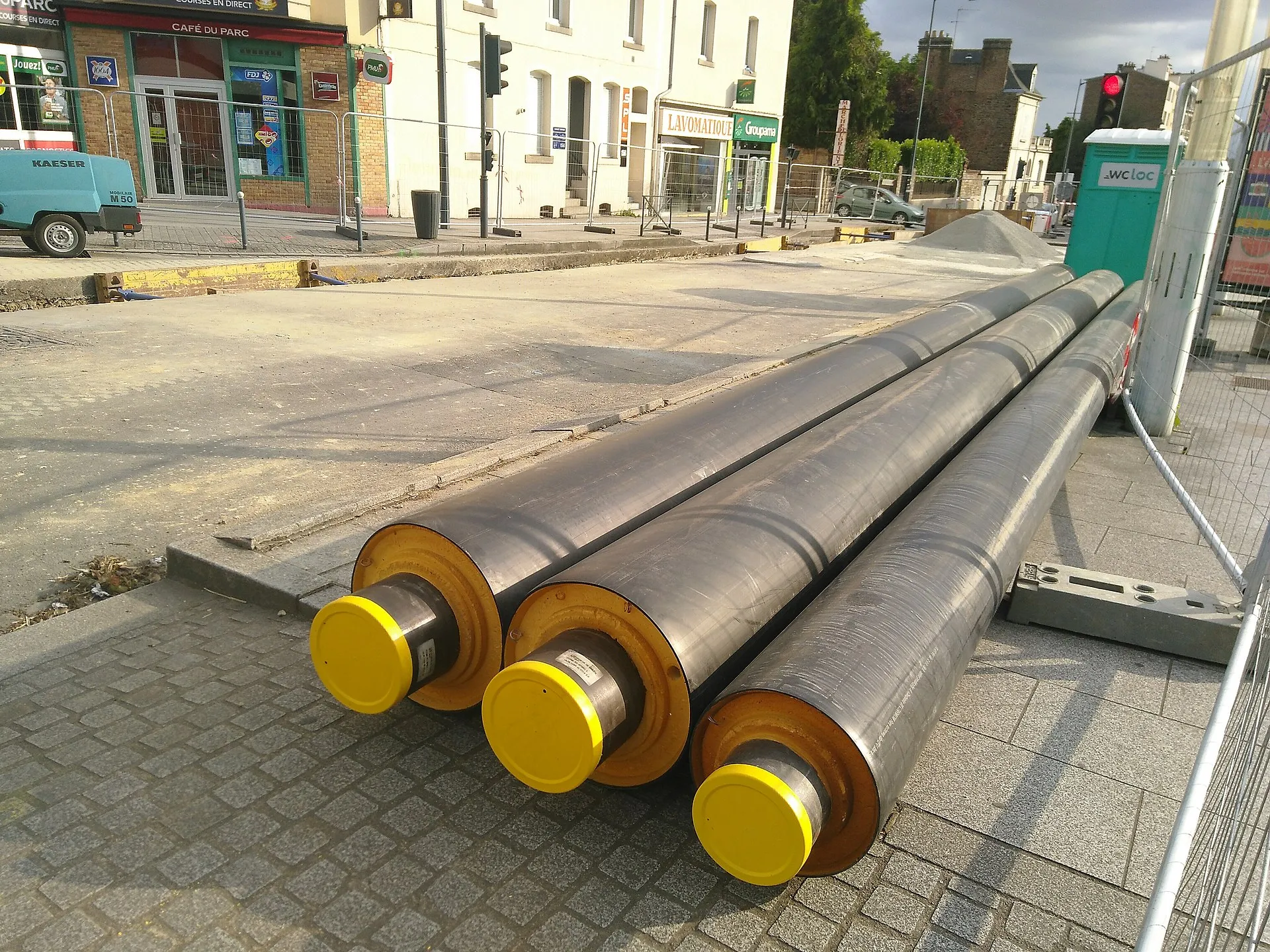

Két épület között egy előszigetelt (PUR) melegvízvezeték fut a burkolt terület alatt, 80 °C előremenő hőmérséklettel. A pótvízmérő szerint a rendszer a vártnál több vizet pótol, de a hiba helye nem ismert: a vezeték nyomvonala a burkolat alatt halad, a felszínen semmi sem látszik.

A szivárgás a hőmérő után van, ezért az elveszett hő egy az egyben számlázott hő. Az átnedvesedett szigetelés ráadásul sokszorosára növeli a hőleadást – ezt a számítási példa a nedves szakaszra veszi figyelembe.

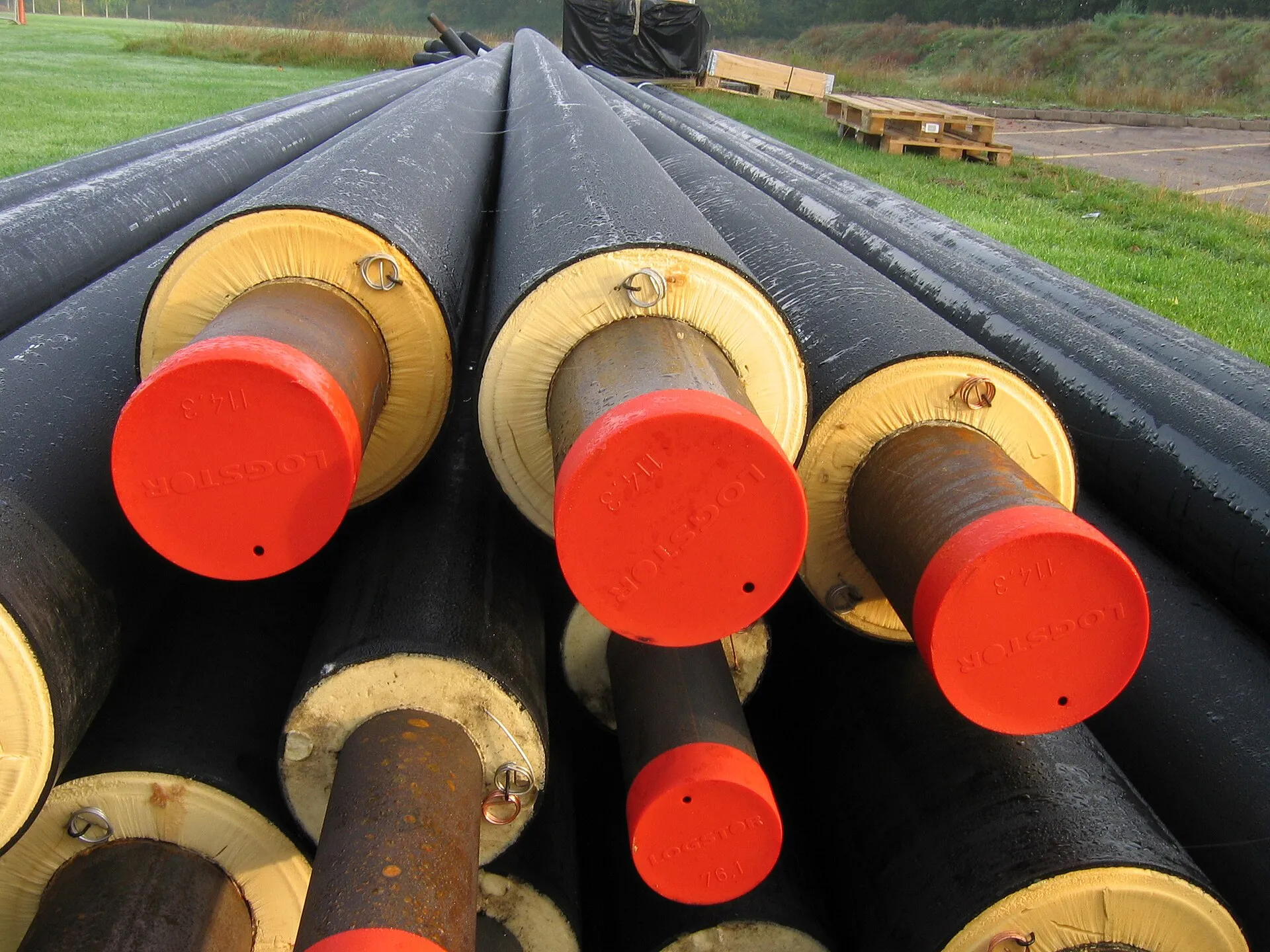

Vezeték
előszigetelt (PUR) melegvízvezeték két épület között
Előremenő hőmérséklet
80 °C
Átnedvesedett szakasz
25 m
Szivárgás (fő változat)
50 l/h (a másik két változat lejjebb)
Üzemidő
5 342 h/fűtési szezon

02 / Mérés

Hogyan mérnénk

A felszíni hőkép a talaj felszínének hőmérsékletét mutatja – a cső melegét a talajon át „látja”. Ezért a körülmények számítanak.

  1. Lépés 1: Időzítés

    Éjszaka vagy hajnalban, napsütés nélkül, száraz felületen, szélcsendben, ha lehet hűvös időben: így a napsugárzás és a szél nem fedi el a hőkontrasztot.

  2. Lépés 2: Felülnézet

    Drónnal (ahol a légtér és az engedélyek lehetővé teszik) vagy kézi kamerával járjuk be a nyomvonalat; a felvételekből felülnézeti hőtérképet illesztünk.

  3. Lépés 3: Nyomvonal-egyeztetés

    Ha van terv, ráillesztjük a hőképre; a hőkép a nyomvonalat is jelezheti, de nem helyettesíti a nyomvonal helyszíni kijelölését (pl. nyomvonalkeresővel).

  4. Lépés 4: Dokumentálás

    Háttér, ép szakasz és gyanús szakasz hőmérsékletprofilja, látható fotó, a felület anyaga (burkolat, gyep) – mert a kibocsátás anyagonként eltér.

Jó körülmények

  • éjszaka vagy hajnal, napsütés után több órával
  • száraz burkolat és talaj
  • szélcsend
  • nagy hőmérséklet-különbség a cső és a háttér között

Rossz körülmények

  • napsütés után felmelegedett felület
  • eső, nedves vagy vizes felület
  • erős szél
  • vastag hó vagy jég: szigetel és elfedi a felszíni hőmérsékletet (az olvadási nyom viszont önmagában is jelzés lehet)

03 / Lelet · hőkép

A felszín nem árul el semmit – a hőkép igen

Húzza a csúszkát: balra a szimulált éjszakai hőkép, jobbra a drónfotó. A kék szaggatott vonal a nyomvonal, a fehér szelvényvonal (A – A′) a lenti profilt jelöli.

Húzza a csúszkát a szimulált hőkép és a drónfotó között. Egérrel vigye a kurzort a hőképre, érintőképernyőn koppintson rá: megjelenik a szimulált felületi hőmérséklet.
Felülnézeti drónfotó és ugyanarról a területről szimulált éjszakai hőkép. A hőréteg saját számítás: a fotó fényességéből és egy kitalált vezetékmodellből áll össze. Nem méretarányos; a nyomvonal és a szivárgás kitalált. Fotó: Jonathan Cooper (The Shutter Vision) / Pexels, Pexels License – kivágva; a hőréteg saját szimuláció

03 / Lelet · keresztmetszet

Keresztmetszet: ép vezeték és nedves szakasz

Szimulált felületi hőmérséklet-profil a vezeték felett A háttér kb. 3 °C. Ép előszigetelt vezeték felett a felszín csak alig melegebb (kb. 4,2 °C); a nedves szakasz felett a csúcs kb. 15,8 °C, a vezeték tengelyétől kb. 0,6 m-re. Szimuláció. 0 6 12 18 -6 -4 -2 0 +2 +4 +6 Felületi hőmérséklet, °C (szimulált) Távolság a vezeték tengelyétől, m (A – A′ szelvény) Nedves szakasz: csúcs ≈ 15,8 °C (≈ +12,8 K a háttérhez képest) nedves szakasz felett ép vezeték felett (≈ +1,2 K) háttér ≈ 3 °C burkolat talaj előszigetelt csőpár átnedvesedett talaj és szigetelés
A szimulált profil: a vezeték fölött ép állapotban a felszín alig melegebb a környezeténél; a nedves szakasz felett az anomália szélesebb és jóval erősebb, a nedvesség oldalirányban is terjed. Az ábra szemléltető, nem méretarányos.

Ép előszigeteléssel a vezeték fölött a felszín alig melegebb a környezeténél – ezért a hőkamera az ép előszigetelt vezetéket gyakran alig látja. Az átnedvesedett szakasz felett az anomália szélesebb és jóval erősebb.

A nedvesség a csőárokban oldalra és a cső mentén is terjed, ezért a melegedő folt tágabb, mint maga a hiba. Ebből következik, hogy a hőkép szakaszt jelöl ki, nem pontot.

A kontraszt itt szimulált. Valós felvételeken kisebb is lehet; a mélységtől, a burkolattól és a talajtól függ.

03 / Lelet · 3D metszet

A felszín alatt: 3D talajmetszet

Szimuláció: a metszeten a nedves zóna a cső körül és a felszín felé terjed. Váltson hőkép és látkép között, nézze meg a keresztmetszetet.

Szimulált 3D talajmetszet: két előszigetelt csővezeték a burkolat alatt, egy kb. 25 méteres átnedvesedett szakasszal, amely fölött a felszín is melegebb. Forgatható nézet.
Szimuláció – illusztráció

Forgatható, hőmérséklet-leolvasással

Húzza a forgatáshoz. Egérrel vigye egy felület fölé, érintőképernyőn koppintson rá: megjelenik a talajréteg és a szimulált hőmérséklet. Szimulált talajmetszet: a felszíni hőkép csak a talaj hőmérsékletét mutatja – a cső mélységét és a szivárgás helyét nem. A geometria egyszerűsített, a hőmérsékletek kitaláltak.

03 / Lelet · valós felvételek

Így néz ki a valóságban

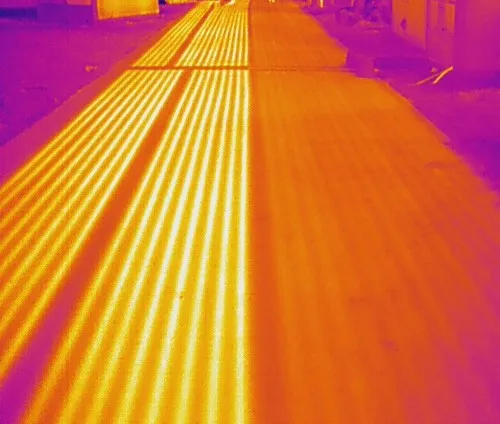

Valós, nyílt licencű felvételek. A képeket nem módosítottuk. Más helyszínek, más körülmények – a példánkkal nem összehasonlíthatók, csak a jelenséget mutatják.

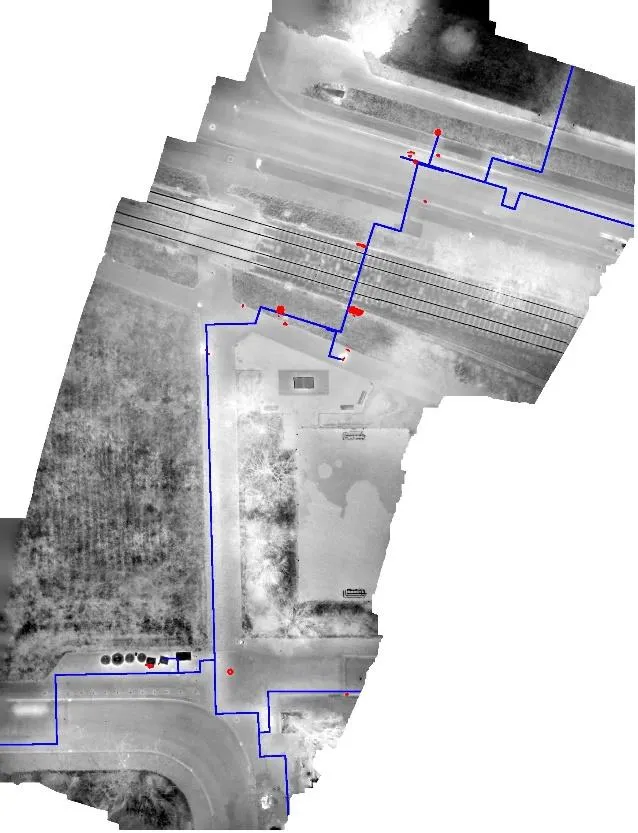

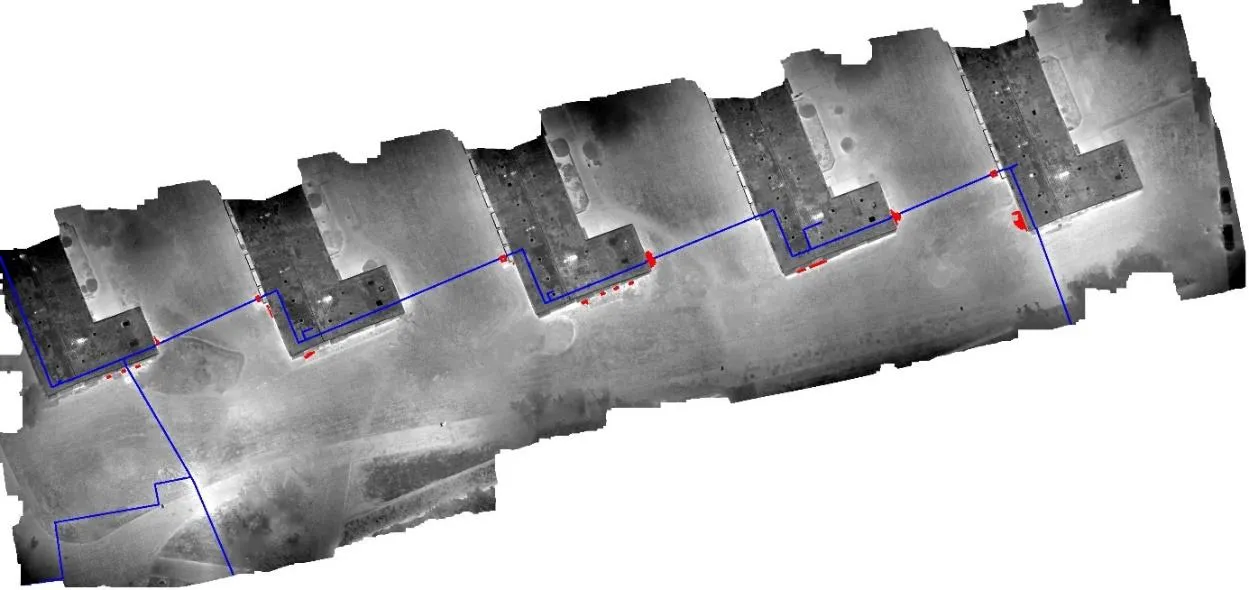

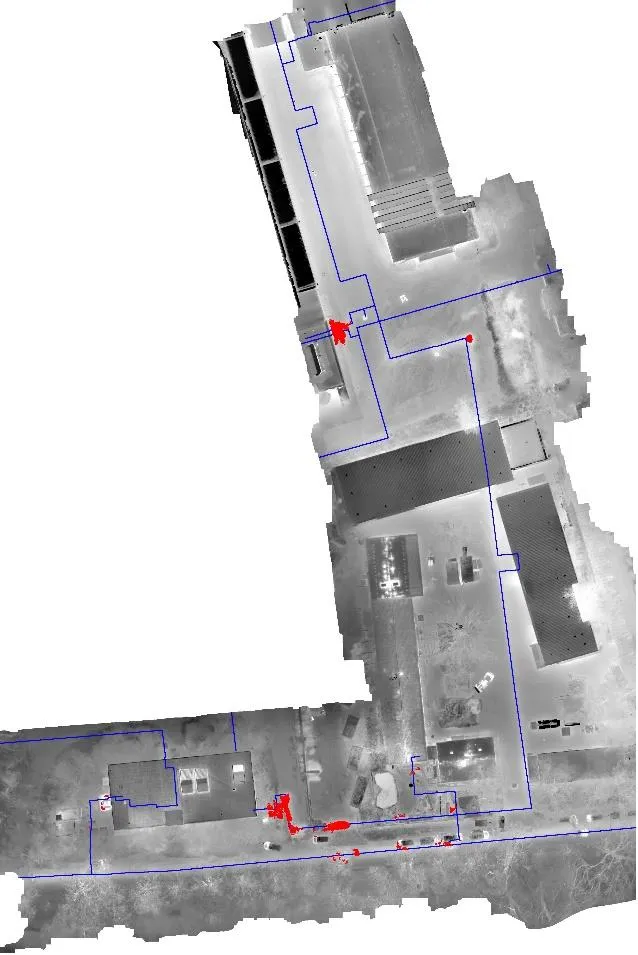

Drónos termikus ortofotók távhőhálózatokról (ISPRS, 2020)

A hannoveri egyetem kutatói drónos infravörös ortofotókat készítettek távhőhálózatok fölött. A szürkeárnyalatos képen a melegebb pontok világosabbak; a kék vonal a hálózat GIS-nyomvonala, a piros foltok a szerzők algoritmusa által jelölt hőanomáliák – lehetséges szivárgások. Valós felmérési adat, de algoritmusos jelölésekkel és hőmérsékleti skála nélkül. Egy hőanomália önmagában nem bizonyítja a szivárgást: ellenőrzés kell.

04 / Mérnöki értékelés

Számokkal: W/m-ből forint

A példa fő változata: 25 m átnedvesedett szakasz, 50 l/h szivárgás, egy fűtési szezon (5 342 óra). Minden érték becslés, kerekítve.

  1. Vezetési veszteség

    200 W/m · 25 m = 5,0 kW

    × 5 342 h ≈ 27 000 kWh/szezon. Egy ljubljanai távfűtési vizsgálat 200–380 W/m-t mért nedves szigetelésű vezetékeken; a számítás 200 W/m-rel (közép) és 100–380 W/m tartománnyal dolgozik, az alsó határ feltevés.

  2. Pótvíz

    50 l/h · 5 342 h = 267 m³

    Felmelegítése: 1,163 kWh/(m³·K) · 70 K ≈ 81 kWh/m³, vagyis ≈ 22 000 kWh/szezon. A pótvíz díja ≈ 400 000 Ft.

  3. Összesen

    ≈ 48 000 kWh · 2 100 000 Ft (1 200 000–2 900 000 Ft)/szezon

    Kerekítési eltérések lehetnek. A szivárgás a távhő-hőmérő után van, ezért a veszteség egy az egyben számlázott hő. A hődíj egy nem lakossági távhődíj alapján becsült helyettesítő érték (a helyi tarifa eltérhet), a pótvíz díja feltevés; 2026. októberi árakon.

Három szivárgási változat egy fűtési szezonra (25 m nedves szakasz, 200 W/m)
SzivárgásPótvízPótvíz felmelegítéseKöltség, közép (tartomány)Javítás megtérülése5 éves nettó
5 l/h27 m³2 200 kWh1 100 000 Ft (590 000–1 400 000 Ft)33 hó2 400 000 Ft
50 l/h267 m³22 000 kWh2 100 000 Ft (1 200 000–2 900 000 Ft)17 hó7 700 000 Ft
500 l/h2 671 m³220 000 kWh13 000 000 Ft (7 000 000–18 000 000 Ft)3 hó61 000 000 Ft

Becslés, nem garancia. A vezetési veszteség mindhárom változatban ugyanaz (≈ 27 000 kWh). Egész éves üzemnél (8 760 h) az 50 l/h változat költsége 3 500 000 Ft (1 900 000–4 800 000 Ft), a megtérülés 10 hó. Nettó, ÁFA nélkül; a javítás ára mindhárom esetben 3 000 000 Ft (1 500 000–6 000 000 Ft).

Egy nagy távhőhálózatban a zárt körű vízmérleg csak kb. 4 m³/h felett megbízható (ljubljanai vizsgálat), így az itteni szivárgások a hálózati szinten elbújnak. Egy kisebb, saját rendszerben a pótvízmérő az első ellenőrzés; a hőkamera a hely megtalálására való, nem a szivárgás felismerésére.

05 / Javasolt intézkedés

A hőképtől a javításig

  1. Lépés 1: Vízmérleg

    A pótvízmérő olvasása és a zárt kör ellenőrzése: ez erősíti meg, hogy valóban van szivárgás.

  2. Lépés 2: A hely megerősítése

    A hőkép szakaszt jelöl ki. A hiba helyét akusztikus szivárgáskereséssel, nyomjelzéssel (tracer gáz) vagy próbaásással kell megerősíteni – ezt az Ön vállalkozója végzi.

  3. Lépés 3: Javítás

    A nedves szakasz feltárása, javítása vagy cseréje, a szigetelés és a burkolat helyreállítása. A számítási példa 1,5–6 millió Ft közötti, közép 3 millió Ft-os javítási költséggel számol.

  4. Lépés 4: Újramérés

    A javítás után hasonló körülmények között újramérünk: a hőkép megmutatja, hogy a melegedő sáv megszűnt-e.

06 / Mit jelent ez pénzben

Megtérülés – és a legrosszabb eset

Pénzügyi összkép (50 l/h, fűtési szezon, nettó, ÁFA nélkül)
TételKözépTartomány
Veszteség fűtési szezononként2 100 000 Ft1 200 000–2 900 000 Ft
Javítás3 000 000 Ft1 500 000–6 000 000 Ft
Vezetékszakasz-felmérés (minimumár)90 000 Ft–
A javítás megtérülése17 hó6–61 hó
5 éves nettó eredmény a javítással (változatlan árakon)7 700 000 Ft−130 000 – 13 000 000 Ft

Becslés, nem garancia. A felmérés ára a vezetékszakasz-felmérés minimuma: 60 000 Ft / megkezdett 500 m, legalább 90 000 Ft; földben futó szakaszoknál az eredmény tájékoztató jellegű. A felmérés és a javítás együtt is kb. 17 hónap alatt térül meg (a közép esetben).

A legrosszabb eset

A tartomány alsó vége nem „nulla”: kedvezőtlen feltételekkel (alacsony veszteség, magas javítási költség) a javítás 5 éven belül nem térül meg – a számítás szerint kb. 130 000 Ft veszteséggel zárna. Ezért a számok csak akkor valósulnak meg, ha a hibát megtalálják és ténylegesen kijavítják.

07 / Korlátok

Amit a hőkamera nem tud

  • Mélységet nem mutat. A felszíni hőmérséklet nem árulja el, milyen mélyen fut a cső.
  • A szivárgás helyét nem jelöli ki. A nedvesség a csőárokban terjed; a melegedő folt tágabb a hibánál. A helyet akusztikus kereséssel, nyomjelzéssel vagy próbaásással kell megerősíteni.
  • Hamis jelzések. Más meleg vezetékek (használati melegvíz, csatorna), napsütés után felmelegedett felület vagy eltérő burkolat-kibocsátás is okozhat kontrasztot.
  • Elmaradó jelzések. Mély fektetés, vastag burkolat, eső, hó vagy jég mellett egy valódi szivárgás sem biztos, hogy látszik.
  • Szimuláció. A hőkép és a 3D metszet szimuláció, kitalált hőmérsékletekkel; valós felvételeken a kontraszt kisebb is lehet.
  • Nem mi javítunk. Felmérést, hőtérképet, elemzést és javaslatot adunk; az ásást és a javítást az Ön vállalkozója végzi.
