Csarnok és raktár
Hol fűt feleslegesen a csarnoka?
Éjszakai hőkamerás felmérés dokkokra, kapukra, panelillesztésekre, gerincre és tetőre. Minden hibához megadjuk a helyét, a becsült veszteséget forintban és a javítás sorrendjét.
01 / Mit adunk
Egy csarnok hővesztesége néhány tucat helyen dől el
A fűtési számla nagy részét nem a falak, hanem a kapuk, a rések és néhány elázott négyzetméter viszi el. Mi ezeket keressük meg, és megmutatjuk, melyik megéri a javítást.
A hőkamera a felület hőmérsékletét mutatja. Egy hideg téli éjszakán, fűtött csarnokon kívülről nézve a szivárgások meleg foltként, a hiányzó szigetelés világos sávként tűnnek elő. Belülről a huzat és a hideg felületek látszanak. A két oldal együtt adja a képet.
- Dokkok és kapuk: oldalpárna, fejfüggöny, dokkszint-gödör, szekcionált és gurulókapuk kerületi tömítése.
- Tető és gerinc: gerincrés, tetőfényablakok kerülete, átázott szigetelés.
- Falszerkezet: szendvicspanel-illesztések, csatlakozások, hőhidak (oszloptalp, eresz, attika).
- Fűtés: a sugárzócsöves fűtés lefedettsége a padlón és az állványokon, a mennyezet alatti hőpárna jelei.
Az eredmény nem képgyűjtemény, hanem rangsorolt döntési lista: hőveszteség-elemzés forintban, és a 3D csomagban 3D hőtérkép is.
02 / Tipikus hibák
Mit találunk, és miért veszít hőt
Négy hibatípus adja a csarnokok veszteségének nagy részét. Mindegyik mögött egyszerű fizika áll.

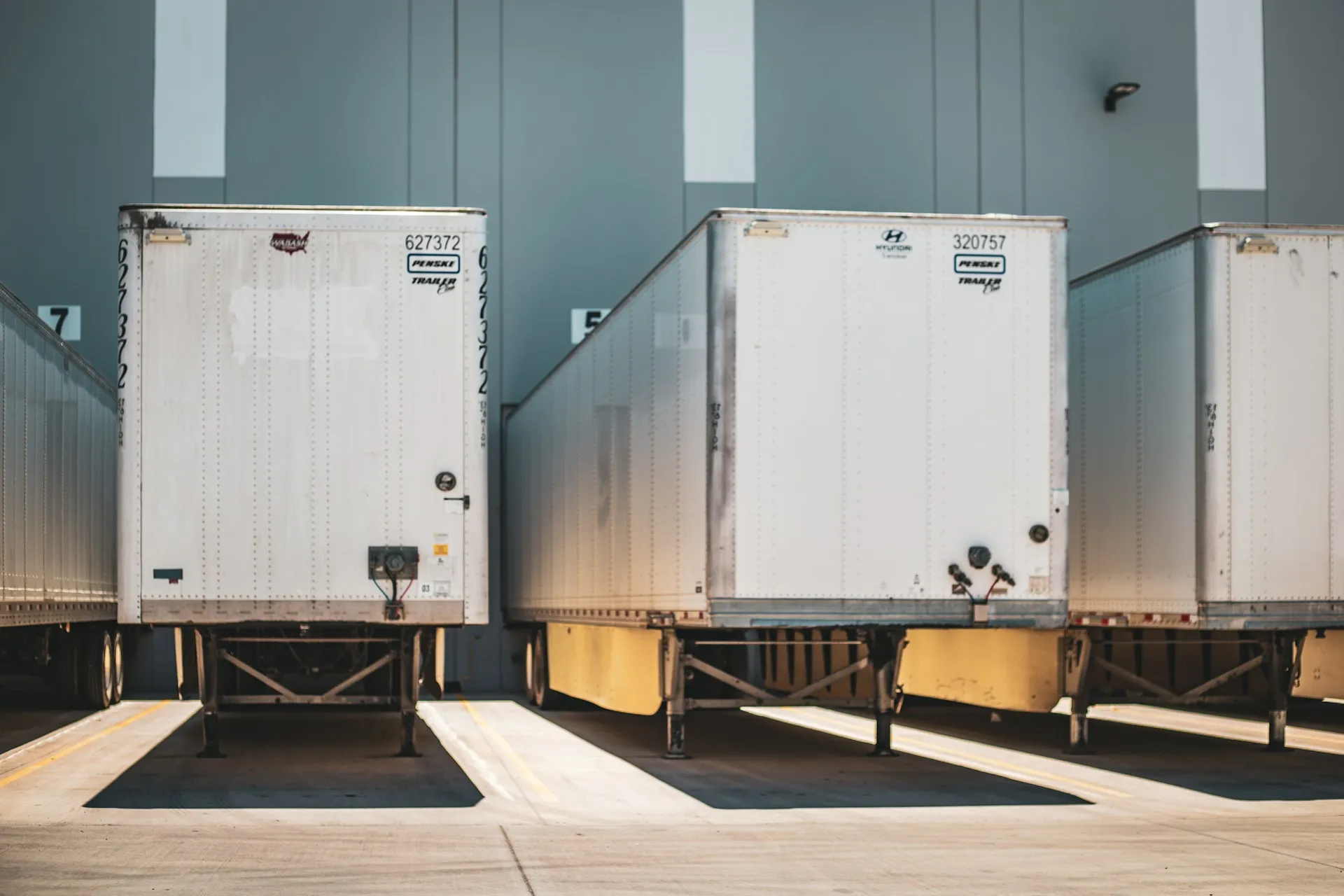

Rakodókapuk és dokkok
A pótkocsi sosem zár tökéletesen a kapunyílással. Az oldalpárna összenyomódik vagy elszakad, a fejfüggöny hiányos, a dokkszint-gödör oldalán nyitott rés marad. A hideg levegő a nyomáskülönbség miatt befelé áramlik, a hőképen a pótkocsi körül fényes sáv látszik.
A veszteség a levegő mennyiségével arányos: Q = 0,335 × V̇ × ΔT (V̇ m³/h-ban). Egy 1 m hosszú, 1 mm széles rés 4 Pa nyomáskülönbségnél kb. 5,6 m³/h levegőt enged át, ez 1,9 W/K.
Gerinc, tetőfényablak, kéményhatás
A meleg levegő felfelé tör. Egy 10 m magas csarnokban a nyomáskülönbség nagyjából 0,4 Pa minden méter után, 10 K hőmérséklet-különbségnél. A magasan lévő rések, a gerinc és a tetőfényablakok kerülete így a legnagyobb hajtóerőt kapják, miközben alul a kapukon pótlódik a levegő.
A szivárgásnak ki- és bemenete is van: a beáramló levegőnek ki is kell jutnia. Ezért a csarnokot két szintű szivárgási hálózatként számoljuk, és egy hibára csak az általa okozott többletáramot terheljük. A 9 m-es mintacsarnokban a kémény- és szélhatás együtt kb. 3,9 Pa.
A mintapélda „kiterjedt” szintjén egy 60 m hosszú, 3 mm-es gerincrés 280 W/K veszteséget jelent: kb. 690 000 Ft gázköltséget szezononként, ahol a javítás becsült ára 270 000 Ft, a megtérülés 5 hónap. A számok becslések, tartományukat lent találja.
Átázott tetőszigetelés és panelillesztések
A nedves szigetelés a hőt jól vezeti, és a hőtárolása is nagy. Egy ép szendvicspanel U-értéke 0,35 W/m²K körüli; az átázott szakaszt 2,5 W/m²K körülire becsüljük (1,5–3,5 tartományban). 35 m² átázott felület így kb. 75 W/K többletveszteség.
A falpanel-illesztések tömítése idővel elöregszik. A 2 mm-es rés 35 m hosszon 110 W/K, vagyis a mintapéldában a legnagyobb egyedi tétel, ráadásul olcsón javítható.
Hőhidak: oszloptalp, eresz, attika
A tartóoszlop talpa, a lemezeresz és az attika gyakran szigeteletlenül szakítja meg a burkolatot. A hőhíd vesztesége a hossz és a vonalmenti hőátbocsátási tényező (ψ) szorzata. Ipari részletekre nincs nyilvánosan elérhető szabványos táblázatunk, ezért hasonló szerkezetek ismert értékeiből becsülünk: 0,35 W/mK, 0,10–0,80 sávval.
A hőkamerán jól látszanak, a gazdaságosságuk viszont ritkán jó: a 45 m-es ereszvonali hőhíd a mintában 11 W/K, kb. 28 000 Ft szezononként, a javítás ára 680 000 Ft. Ezt „C” tételként jelöljük, ami nem azt jelenti, hogy nincs jelentősége (kondenzáció, penész, felújításkor jól jön), csak azt, hogy gázmegtakarítás miatt önmagában nem éri meg.
03 / Számítási példa
Egy 60 × 40 m-es raktár, nyolc tétel
Kitalált, de reális csarnok: szendvicspanel fal és tető, 9 m belmagasság, 16 °C, gáz sugárzócsöves fűtés, Nyíregyháza környéke. A „közepes” hibaszintet mutatjuk.
- összes többletveszteség
- 250 W/K
- szezononként; tartomány: 490 000–880 000 Ft
- 620 000 Ft
- a (hibamentes) fűtési számlához képest
- 7,6 %
- az egy „A” tétel javítása; 7 hónap alatt megtérül
- 160 000 Ft
| Prior. | Hiba | W/K | Veszteség / szezon | Javítás (irányár) | Megtérülés (hó) |
|---|---|---|---|---|---|
| A | Falpanel-illesztések tömítetlenek (35 m × 2 mm) | 110 | 270 000 Ft | 160 000 Ft | 7 |
| B | 1. szekcionált kapu: elhasználódott kerületi tömítés | 18 | 43 000 Ft | 90 000 Ft | 25 |
| B | 2. szekcionált kapu: elhasználódott kerületi tömítés | 18 | 43 000 Ft | 90 000 Ft | 25 |
| B | Átázott tetőszigetelés (35 m²) | 75 | 190 000 Ft | 770 000 Ft | 50 |
| C | 3. dokk: hiányos fejfüggöny | 9 | 21 000 Ft | 300 000 Ft | 171 |
| C | 1. dokk: összenyomódott oldalpárnák | 7 | 16 000 Ft | 300 000 Ft | 223 |
| C | 2. dokk: összenyomódott oldalpárnák | 7 | 16 000 Ft | 300 000 Ft | 223 |
| C | Ereszvonali hőhíd (45 m) | 11 | 28 000 Ft | 680 000 Ft | 292 |
| Összesen | 250 | 620 000 Ft | 2 700 000 Ft |
A A: gyorsan megtérül (≤ 24 hó) · B B: megfontolandó (≤ 60) · C C: ráér (> 60)
Mit mutat a lista? A nyolc tételből egy (a panelillesztés) azonnal megéri. Mindhárom „B” tétel mérlegelendő, a „C” tételeket nem energiamegtakarítás miatt javítjuk. Az összes tétel együttes javításának becsült költsége 2 700 000 Ft (1 400 000 Ft–5 200 000 Ft), egyszerű megtérülése kb. 52 hónap, ezért nem az „összes” javítást javasoljuk, hanem a sorrendet. A hibamentes fűtés ugyanennél az épületnél kb. 7 540 000 Ft szezononként (5 990 000–10 600 000 Ft).
Becslés – nem garancia. A számok modellszámításon alapulnak, a tényleges érték eltérhet.
Árbázis: nettó gázár 2026. október 9-én, alacsony / közép / magas: 32,1 / 40,4 / 56,9 Ft/számla-kWh. A javítási költségek tájékoztató, ajánlatalapú feltevések. Részletes módszer: számítási módszer, saját számításhoz: kalkulátor. A felmérés áráról: 3D csomag, 2 400 m²-es csarnokra 489 000 Ft, az úttörő programmal 275 000 Ft.
04 / Mérés
Éjszaka mérünk, mert a nap órákig torzít
A külső hőkép akkor megbízható, ha a homlokzat nem kapott napot, a szél gyenge és a fűtés régóta stabil.
- belső–külső hőmérséklet-különbség legalább 10 K, lehetőleg 15 K felett;
- a napnyugta után legalább négy óra (vagy hajnalban, napkelte előtt);
- szél 5 m/s alatt, csapadék nélkül, száraz felületekkel;
- a fűtés legalább 24 órája stabil.
Az MSZ EN ISO 6781-1:2023 elveit követjük; ez nem jelent szabványossági tanúsítást. A méréskor rögzítjük a hőmérsékletet, a szelet, a kibocsátási tényezőt és a visszaverődések kezelését, ezek a jelentésben is szerepelnek.
-
Lépés 1: Egyeztetés
Alaprajz, fűtési rendszer, üzemrend, kapuforgalom. Közösen kiválasztjuk az éjszakát.
-
Lépés 2: Külső és belső felmérés
Éjszaka körbejárjuk a csarnokot, minden felvételhez azonos nézőpontú látványkép készül. Belül: dokkok, kapuk, mennyezetalj, a sugárzócsövek hatása a padlón és az állványokon.
-
Lépés 3: Elemzés
Helyszíni méretekből veszteség, gázmennyiség, költség, javítási sáv és megtérülés.
-
Lépés 4: Átadás
PDF jelentés, A/B/C lista, nyers fájlok, eredményismertetés; 3D csomagban 3D hőtérkép.
05 / Korlátok
Mit nem tud, és mi ez nem
Jobb, ha előre tudja, hol ér véget a hőkamera.
- A hőkamera felületi hőmérsékletet mér, a veszteség wattját nem. A forintérték modellből jön, ±30–50 %-os bizonytalansággal.
- Nem minden hiba látszik: burkolat mögötti, vastag réteg alatti vagy a külső felület hőmérsékletét nem befolyásoló hibát nem találunk meg.
- Megtakarítás csak akkor lesz, ha a javítás megtörténik és sikerül. A felmérés önmagában nem takarít meg energiát.
- Nem építész, statikai, tűzvédelmi vagy villamos biztonsági vélemény. Tervezést és kivitelezést nem végzünk.
06 / Gyakori kérdések
Amit a csarnok-felmérésről kérdezni szoktak
Mikor érdemes csarnokot felmérni?
A fűtési szezonban, nagyjából október végétől márciusig, amikor a belső és külső hőmérséklet különbsége legalább 10 K, lehetőleg 15 K felett van. A kezdéshez a napnyugta után legalább négy óra szükséges, hogy a homlokzatról lemenjen a nap hatása. Ha az éjszaka nem alkalmas (szél, eső, túl enyhe idő), díjmentesen új időpontot egyeztetünk (legfeljebb 2 alkalommal).
Meg kell állítani a termelést vagy a rakodást?
Nem kell. A külső felmérés éjszaka zajlik, a belső felvételekhez a rakodókapuk, a pótkocsi-forgalom és a fűtés szokásos üzemét kell látnunk. Ha egy dokkot vagy kaput egy percre szabadon kell hagyni a méréshez, azt előre egyeztetjük.
Honnan tudják, mennyibe kerül a veszteség, ha a kamera csak hőmérsékletet mér?
A hőkép a hiba helyét és kiterjedését adja meg. A veszteséget a helyszínen mért méretekből (m², fm, résszélesség mm) és ismert fizikai képletekből számoljuk, majd az Ön gázárával szorozzuk. Ezért becslés: minden tételnél tartományt adunk, és leírjuk a feltevéseket. A módszert a számítási módszer oldalon részletezzük.
A dokktömítés cseréje mindig megéri?
Gyakran nem. A mintapéldában a dokktömítések látványosak a hőképen, mégis a „C” csoportba kerülnek, mert a rés csak akkor szivárog, ha pótkocsi áll a dokkban nyitott ajtóval. Ettől még lehet jó indok a csere (komfort, ajtó-kopás, rakomány hőmérséklete), de nem energiamegtakarítási alapon. Éppen ezért adunk minden tételhez megtérülést.
Ez ugyanaz, mint az energetikai audit vagy a tanúsítvány?
Nem. A jogszabály által előírt vizsgálatok a megfelelést igazolják; mi a veszteség helyét és forintértékét keressük. A kettő kiegészíti egymást. A felmérésünk mérnöki hőkamerás felmérés, nem akkreditált és nem tanúsított vizsgálat.
