Tető és napelem
A tető felülről: átázás és forró cellák
Drónnal bontás nélkül járjuk be a tetőt: lapostetőn az átázott szigetelést, napelemeken a forró cellákat keressük. Ahol a légtér és az engedélyek lehetővé teszik.
01 / Két feladat
Lapostető és napelem: két külön mérés
Ugyanazzal a módszerrel, de a kettő más időpontot, más időjárást és más szemléletet kíván.
- Lapostető: átázott hőszigetelés keresése, napos nap utáni alkonyatkor. Egy átázott négyzetméter többet veszít, mint amennyit a felülete sejtet, és idővel a szerkezetet is tönkreteszi.
- Napelem: forró cellák, hibás bypass-diódák és kötési hibák keresése erős napsütésben, üzem közben.
A mérés végén hőortofotót és koordinátás hibatérképet kap, javasolt helyszíni ellenőrzésekkel. A drónos felmérés önállóan is rendelhető, de hozzáadható a csarnokfelméréshez is, ilyenkor az út és a feldolgozás megoszlik: csarnok és raktár.
02 / Lapostető
Alkonyatkor látszik az átázott szigetelés
A fizika egyszerű: a víz sokat tárol, ezért a nedves szakasz később hűl.
Napközben a lapostető átveszi a nap hőjét. Napnyugta után a száraz szigetelés felülete gyorsan lehűl. Az átázott szakasz hőtároló képessége és hővezetése nagyobb, ezért tovább tartja a hőt. Egy ideig, a mérési ablakban, a nedves terület melegebb foltként látszik a hűlő tetőn.
Ez az ablak szűk, és feltételei vannak: előző napon erős napsütés, száraz tetőfelszín, gyenge szél, nincs csapadék. A tetőre rakott kavics, a bádogozás, a tetőgépek és a víztócsák is okozhatnak foltot, ezért a hőképet a látványképpel és a tetőrajzzal együtt értelmezzük.
A tét: a kis átázott terület is sokat jelent. A mintaraktárban 35 m² átázott szigetelés kb. 75 W/K többletveszteség (kb. 190 000 Ft szezononként), a javítás irányára kb. 770 000 Ft: a példa a hőveszteség-elemzés oldalon számolva.
03 / Napelem

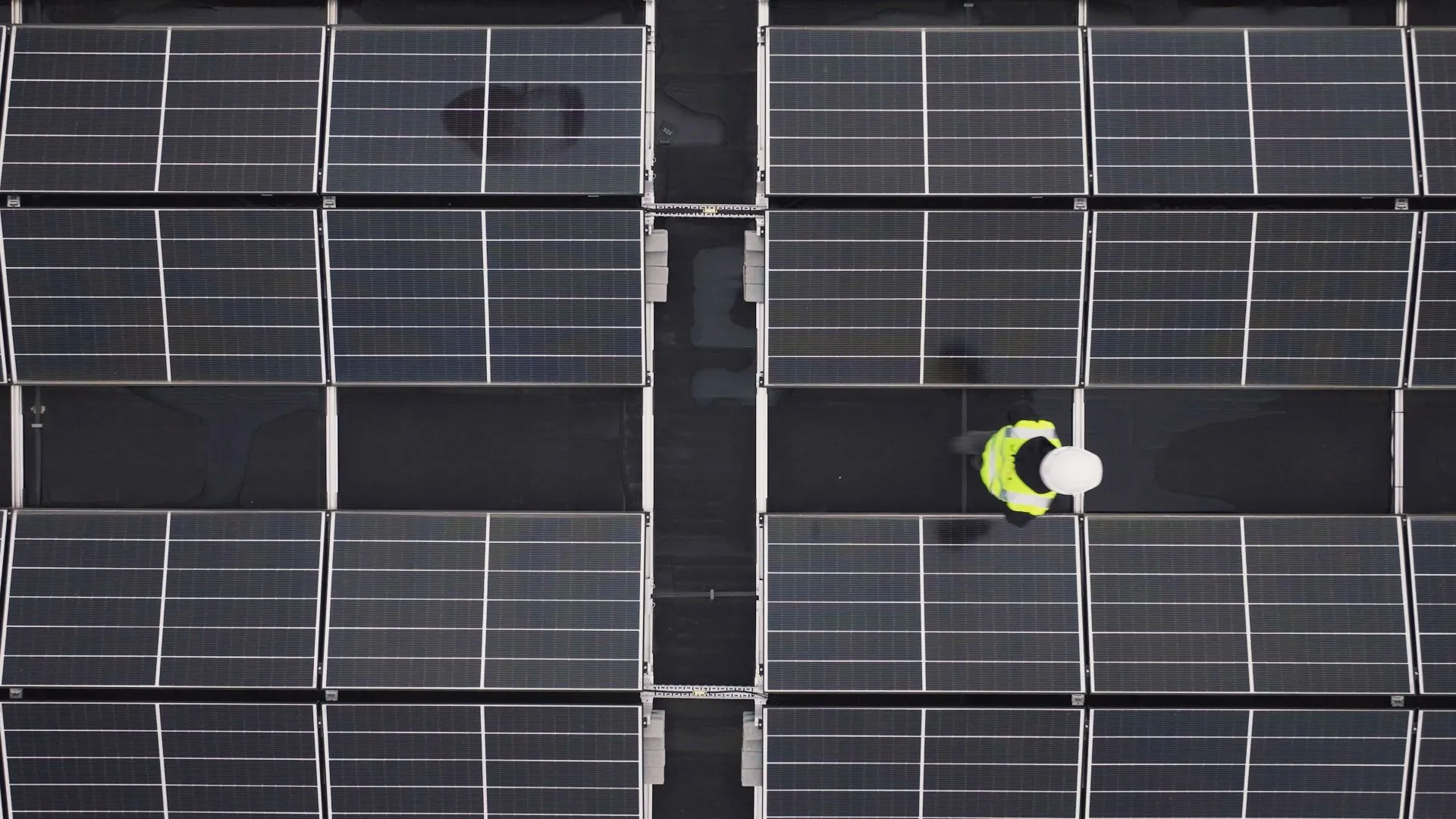

Forró cellák és hibás kötések
A hibás cella melegebb a többinél, mert a napenergiát hővé alakítja ahelyett, hogy árammá.
-
Cella-hotspot
Repedt, szennyezett vagy részben árnyékolt cella, amely a sztring árama miatt felmelegszik.
-
Bypass-dióda hiba
A modul egy harmada tartósan melegebb vagy hidegebb a másik kettőnél.
-
Csatlakozó, kötés
Hibás vagy laza csatlakozó a modul vagy a sztring végén.
-
Szennyeződés, árnyék
Madárürülék, levél, kémény árnyéka: a hőkép jelzi, a tisztítás vagy a kivágás megoldja.
Üzem közben, erős és stabil napsütésben mérünk. A hőkép a hiba helyét adja; a termelés-kiesés mértékét nem becsüljük, mert ahhoz áram-feszültség mérés kell. A napelem javítása és garanciája az üzembe helyező cég és a gyártó dolga.
04 / Légtér és engedélyek
Ahol a légtér és az engedélyek lehetővé teszik
A drónos repülés szabályozott. Ezért a drónos tétel mindig feltételes.
- A drónos műveletekre az uniós 2019/947 végrehajtási rendelet és a magyar légiközlekedési szabályok vonatkoznak; repülés előtt minden alkalommal ellenőrizzük a hivatalos légtér-térképet (MyDroneSpace).
- Kritikus infrastruktúra, repülőtér, lakott terület, ideiglenes korlátozás közelében a repülés nem, vagy csak külön engedéllyel lehetséges. Az eseti légtér kérelmezése hosszú, nem garantált folyamat.
- A telephely korlátozásairól Önt kérjük előre írásban tájékoztatni, és hozzájárulását is kérjük a repüléshez.
- Ha a repülés nem lehetséges, a drónos tételt nem végezzük el, és díját nem számítjuk fel; ha a tető biztonságosan megközelíthető, kézi bejárást javaslunk.
05 / Mintakép
Hogyan néz ki egy drónos hőortofotó?

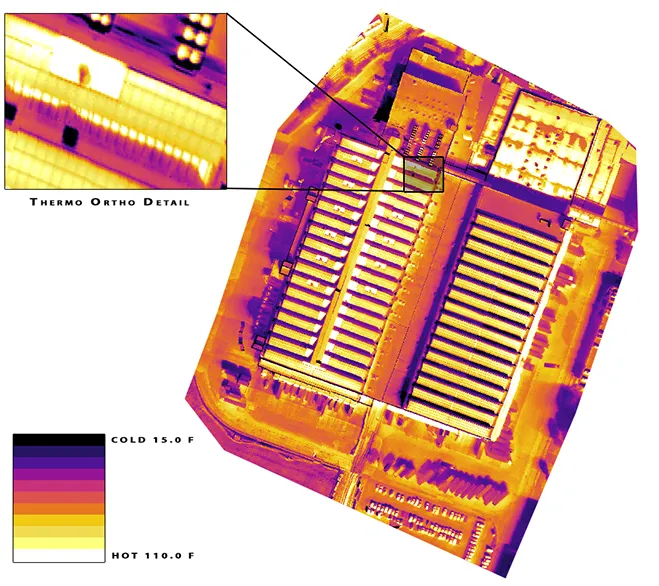

Nyílt licencű mintakép egy ipari terület hőortofotójáról; a jelentésben szereplő hőortofotó hasonló, koordinátás hibatérképpel kiegészítve.
A hőortofotó a tető egészét mutatja egyetlen, geometriailag igazított képen, így a foltok helye méterre azonosítható, és a javítás utáni újramérésnél ugyanaz a nézet használható.
A jelentésben a hőortofotó mellett látványkép-ortofotó, a gyanús területek koordinátás listája és javasolt ellenőrzések szerepelnek. A tető szerkezetéről, teherbírásáról, vízzárásáról nem adunk véleményt.
06 / Gyakori kérdések
Amit a drónos felmérésről kérdezni szoktak
Miért alkonyatkor mérik a lapostetőt?
Napközben a tető felmelegszik. Napnyugta után a száraz szigetelés felülete gyorsan lehűl, az átázott szakasz a nagyobb hőtároló képessége miatt melegebb marad. Ez a különbség a napnyugta utáni időszakban a legnagyobb, ezért kell előtte napos nap, és ezért szűk az időablak.
A hőkép bizonyítja, hogy átázott a szigetelés?
Nem, gyanút mutat. Egy meleg folt mögött átázás, de más is állhat (vastagabb réteg, tetőszerkezet, bádogozás, kavicsterhelés, tárgy). A megerősítéshez helyszíni ellenőrzés kell (nedvességmérés, próbafúrás), amit a tető kivitelezőjével javasolunk. A drónos felmérés a keresést gyorsítja, az ítéletet nem helyettesíti.
Becsülnek termeléskiesést a napelemeknél?
Nem. A hőkép a forró cellákat, a hibás bypass-diódákat és a kötési hibákat mutatja meg, de a teljesítménycsökkenés mértékét a hőképből nem becsüljük. Ehhez az üzembe helyezést végző cég áram-feszültség (I–V) mérése való.
Mi van, ha nem repülhetünk a telephely fölött?
Akkor a drónos tételt nem végezzük el, és annak díját nem számoljuk fel. Lehetséges alternatíva, ha a tető biztonságosan megközelíthető, a kézi hőkamerás bejárás. A légtér-korlátozásokat a telephely ismerete nélkül nem tudjuk előre kizárni, ezért kérjük az Ön tájékoztatását.
Mikor, milyen időben repülnek?
Lapostetőnél napos nap utáni alkonyatkor, száraz tetőn, gyenge szélben. Napelemnél erős, stabil napsütésben, üzem közben, szintén gyenge szélben. Eső, hó, köd vagy változó felhőzet esetén új időpontot egyeztetünk.
